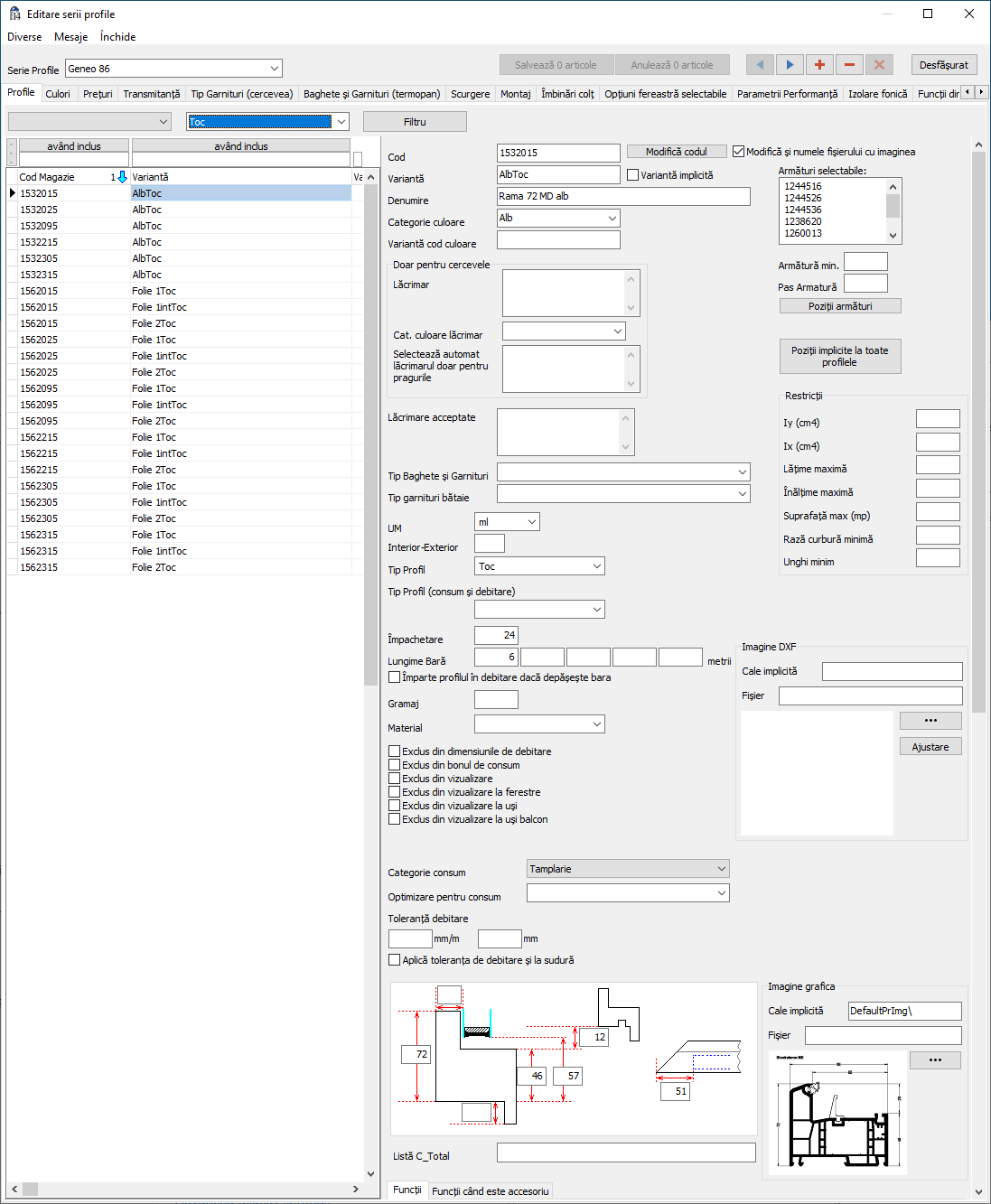

Profile |
|
Serie Profile - de aici se poate selecta seria de profile ce urmează a fi editată;
Salvează n articole - Salvează modificările făcute la seria curentă (apăsarea acestui buton nu este obligatorie; la închiderea ferestrei, modificările sunt salvate automat);
Anulează n articole - Anulează modificările făcute la seria curentă;
- cele două meniuri drop-down permit filtrarea profilelor dupa Subserie şi Tip Profil;
- butonul Filtru activează filtrarea pe coloane;
În partea dreaptă sunt afişate o serie de informaţii referitoare la articolul selectat din tabelul alăturat. Aceste informaţii se pot edita direct în câmp. Deasupra câmpurilor se afişează desenul profilului cu cotele lui, desen care depinde de tipul profilului. Semnificaţia fiecărei cote, pentru fiecare tip de profil, este descrisă la Cote profile.
- aceste câmpuri sunt: C_Total, C_Lăţime, C_GarnBuză, C_GarnGeam, C_Int, C_Geam, C_Otel, C_OtelMin, C_Luft, C_LuftJos, C_LuftSpreToc, C_Buza, C_Bandou, C_Prag, ListaC_Total, C_InactivStulp, C_ActivStulp, C_GeamJos
C_Bandou - pentru bandouri, cota care se scade din lungimea bandoului, la fiecare capăt, de la interiorul (C_Int) profilului pe care pică acel capăt. Poate fi suprascrisă per capăt de regulile de prindere bandou.
- pentru lăcrimar este cota care se scade din lungimea lacrimarului de la cota de lumină a ochiului (tocul) în care este lăcrimarul.
- pentru stulp, aceeași scurtare per capăt ca la bandou; capetele stulpului sunt scurtate suplimentar, automat, cu luftul suplimentar al cercevelei inactive pe care este montat.
- pentru adaus de toc valoarea din tabel nu se citește; scurtările capetelor se stabilesc per amplasare (Cota1/Cota2 în fereastra de selecție a profilului suplimentar).
C_ActivStulp - pentru lăcrimar: pe capătul dinspre ștulp se scade această cotă în locul lui C_Bandou, din lungimea lăcrimarului măsurată de la cota de lumină a ochiului (tocul). Se aplică pe canatul activ.
C_InactivStulp - pentru lăcrimar: la fel ca C_ActivStulp, dar pe canatul inactiv (cel pe care este montat ștulpul); în plus, lungimea lăcrimarului se mărește automat cu C_Total - C_Buza al stulpului, pentru că lumina canatului inactiv intră sub stulp (ajustarea este exactă la formele dreptunghiulare).
C_GeamJos - similar cu C_Geam dar pentru profilul de pe latura de jos; 0 = se folosește C_Geam
C_Luft - luftul dintre falțul profilului pe care se închide cerceveaua (toc, bandou, stulp sau prag) și cercevea. Valoarea completată la un profil de cercevea nu are efect - luftul adus de cercevea se dă prin C_LuftSpreToc
C_LuftJos - similar cu C_Luft dar pentru profilul de jos al tocului și pentru prag; 0 = se folosește C_Luft. Nu are efect la bandouri sau cercevele
C_LuftSpreToc - pentru cercevele, se adaugă la C_Luft. În felul acesta C_Luft poate fi pusă pe 0 la toate profilele și se poate folosi doar C_LuftSpreToc, care se ia de la cercevele, dar pot lucra și împreună.
C_GarnBuză - pentru cercevelele de interior este cota de la interiorul cercevelei până la interiorul tocului, invers la cele de exterior. Se folosește la cercevele: la generarea secțiunilor de fereastră, drept condiție în funcțiile de consum (parametrul C_GarnBuza=valoare la IfCcv/PlusIfCCV) și la exportul pentru mașina de debitare Corba. Cota este pe axa Z privind fereastra din interior.
C_GarnGeam - cota de la exteriorul profilului până la geam. Se folosește la profilele pe care se pune geam și este utilă momentan doar la generarea secțiunilor de fereastră. Cota este pe axa Z privind fereastra din interior.
ListaC_Total - o listă de cote C_Total care deocamdată se folosesc doar la profilele de adaus de toc pentru posibilitatea de selectie a dimensiunii profilului. Valorile se separă prin virgulă sau linie nouă, cu punctul ca separator zecimal. La schimbarea de serie cota aleasă nu se păstrează - se ia C_Total al profilului nou.
Alte câmpuri disponibile în fereastra de detalii:
Modifică codul - modificarea codului direct în câmpul din tabele, nu duce şi la modificarea în funcţii. Pentru modificarea codului, apăsaţi butonul
(după ce în prealabil s-a selectat articolul la care se doreşte modificarea codului) iar în fereastra care apare se introduce noul cod. Noul cod va înlocui vechiul cod în toate locaţiile din seria respectivă de profile, inclusiv în Îmbinări colţ.
Cod Magazie - codul articolului;
Variantă - folosit impreuna cu codul profilului la identificarea articolului respectiv. Acest câmp asigură unicitatea articolelor cu acelasi cod dar cu categorie de culoare diferită;
Variantă implicită - dacă un profil are mai multe variante se poate alege care dintre ele este implicită la crearea unei ferestre-uşi;
Denumire - denumirea profilului (articolului);
Denumire scurtă - denumirea scurtă a profilului care se poate afișa pe etichete (în cazul în care denumirea e prea lungă);
Categorie Culoare - categoria de culoare a profilului;
Variantă cod culoare - se introduce 1, 2 sau 3, echivalent a câmpurilor Cod 1, 2 sau 3 culoare din tab-ul Culori, acesta va înlocui codul de culoare declarat cu noua variantă. Se poate folosi în cazul în care avem aceeași culoare și categorie pentru toc și cercevea dar cu coduri diferite;
FunctieCodCuloare - numele unei funcții din script care trebuie sa întoarcă un String cu codul de culoare.
În această funcție sunt disponibile doar valorile următoare:
- Val.PrBaseColorCode
- Val.PrIntAplColorCode
- Val.PrExtAplColorCode
- Val.PrRabbetAplColorCode
- Val.PrType
- Val.OutsideOpening
În cadrul acestei funcții se pot schimba variabilele urmatoare pentru a schimba culorile profilului:
- Val.PrBaseColorCode
- Val.PrIntAplColorCode
- Val.PrExtAplColorCode
- Val.PrRabbetAplColorCode
Cod lăcrimar, Lăcrimar - se completeaza doar la cercevele și se folosește cănd se pune o cercevea.
Este o listă de lăcrimare care se va parcurge în ordinea dată și se va selecta primul care este găsit.
Atunci când se pune cerceveaua, dacă este găsit un lăcrimar din listă atunci se va bifa că se pune.
Lăcrimarele pot să nu fie în listă prin filtrarea cu ajutorul câmpul CoduriLacrimareAcceptate prin intersecție și de către cercevea și de către profilul de jos prag/toc/bandou.
Categorie culoare lăcrimar, Cat. culoare lăcrimar - se completeaza doar la cercevele.
Este o categorie de culoare pentru lăcrimarul implicit.
Lăcrimar - coduri prag, Selectează automat lăcrimarul doar pentru pragurile: - se completeaza doar la cercevele.
Pentru profilele de cercevea se poate selecta automat un lăcrimar în funcţie de pragul uşii. Poate fi și toc sau bandou pentru că este vorba de profil de jos.
CoduriLacrimareAcceptate, Lăcrimare acceptate - se poate completa la cercevele sau prag/toc/bandou ca profil de jos de sub cercevea.
Lista de lacrimare se va filtra prin intersecție doar cu cele acceptate și de cercevea și de prag/toc/bandou.
Dacă nu se completează nimic nu se filtreaza.
Dacă se vrea filtrarea completa (ca să nu apara nici un lăcrimar) de ex. la toc atunci se poate trece un caracter invalid ca și cod de lăcrimar. De ex. „-”.
Coduri toc permise (grupul Doar pentru adaos toc) - se completează doar la profilele de tip AdausToc, cu codurile profilelor de toc pe care poate fi pus acel adaus, câte un cod pe rând. La alegerea profilului suplimentar pe o latură a ferestrei, lista este filtrată și apar doar adaosurile care acceptă codul tocului de pe acea latură; lista goală înseamnă „orice toc”. Dacă se schimbă ulterior profilul de toc sau culoarea, iar noul toc nu se află în listă, adaosul este șters automat, cu mesaj de avertizare. Filtrarea nu se face atunci când profilul suplimentar se pune pe un panou.
Tip B.G., Tip Baghete şi Garnituri - permite selecţia automată, pentru tipuri de profile speciale, a unui alt tip de baghete şi garnituri decât cel implicit;
Baghetă pe exterior - dacă se bifează, atunci bagheta va lua culoarea exterioară a profilului respectiv;
Categorie consum ca accesoriu - dacă se bifează, împreună cu completarea câmpului "Cod formare preț", atunci profilul respectiv va putea fi adăugat în ofertă ca accesoriu.
Cod formare preț - se completează, pentru profilele care au bifat câmpul Categorie consum ca accesoriu, cu codul de formare preț dorit din Formare preț accesorii din meniul Setări.
Armături, Armături selectabile - codurile de magazie pentru armăturile folosite la profilul curent. Prima din listă este armătura implicită. Dacă introduceţi şi o linie goală în această fereastră, acea linie goală semnifică "Fără armătură".
În locul unui cod de armătură se poate folosi o funcție declarată în script și care va trebui să întoarcă un String cu o listă de armături separate de linie nouă. Această funcție va putea folosi valorile:
- Val.CallerCode
- Val.PrBaseColor
- Val.PrIntAplColor
- Val.PrExtAplColor
- Val.PrRabbetAplColor
Sufixul >LEN (lungime proprie pentru o armătură, vezi Funcții de legătură) nu se poate folosi în această coloană în versiunea curentă: armătura aleasă de aici are întotdeauna lungimea normală, iar meniul Diverse > Verifică funcțiile de legătură semnalează un >LEN scris aici. Nici pe funcția OtelAles sufixul nu are efect.
C_OtelMin, Armătură min. - dacă cota armăturii este mai mică decât cota introdusă în acest câmp, nu se va pune armătura în consum. Este util atunci când se doreşte construirea ferestrelor mici fără armătură;
Pas armătură - util atunci când se lucrează cu armătura pretăiată. În acest câmp se introduce intervalul după care este debitată armătura;
Ordinea de calcul a lungimii armăturii: lungimea profilului minus retragerile de oțel de la capete (vezi Cote profile), apoi C_OtelMin (sub această valoare nu se pune nicio armătură) și Pas armătură (lungimea se rotunjește în jos la un multiplu al pasului), apoi abaterea de debitare și rotunjirea dimensiunilor de debitare. Abia la final se adaugă ajustarea >LEN a fiecărei armături din coloana Funcții, așa că lungimea ajustată nu mai este rotunjită la pasul armăturii și nu mai este comparată cu C_OtelMin (armătura nu se pune doar dacă lungimea ajustată ajunge la 0 sau mai puțin). Exemplu cu Pas armătură 50: 1234 → 1200, iar cu >LEN(-20) → 1180.
Poziții armături - se folosește pentru desenarea secțiunilor profilelor în format .dxf (vezi Desene DXF ale profilelor);
Poziții implicite la toate profilele - se folosește pentru desenarea secțiunilor profilelor în format .dxf (vezi Desene DXF ale profilelor);
UM - unitatea de măsură (Ex.: ml = metru liniar, buc = bucată, etc.). Unitatea de măsură se poate alege din meniul drop-down de unități de masură prestabilite sau se poate trece direct în tabel orice altă unitate de măsură dorită;
Interior-Exterior - Fiecare profil poate fi marcat ca fiind exclusiv de exterior sau interior. Acestea vor fi filtrate la vizualizare în funcție de deschiderea în interior sau exterior a ferestrei. De asemenea, dacă s-a folosit în fereastră un profil marcat exclusiv pentru interior sau exterior, atunci cele marcate pe partea opusă nu vor mai fi vizibile la construcția ferestrei.
Tip Profil - Stabilește tipul de profil. Deosebit de important, deoarece se reflectă în preţul final dar şi mai important, se reflectă în cotele de debitare şi construcţie a ferestrei. La selectarea unui tip gen „Toc”, „Cercevea”, „Bandou” etc, în partea de mijloc a proprietăţilor apare schema profilului cu cotele necesare calculării lui şi a profilelor cu care se îmbină.
Tip profil în consum și debitare, Tip Profil (consum si debitare) - cu ce Tip Profil intră profilul respectiv în Consum şi în Debitare. De exemplu putem avea definite tocuri cu Tip Profil: Prag dar dorim ca ele să intre în Consum şi în Debitare ca şi Toc.
Împachetare - cantitatea pe care o conţine un pachet. Este posibil ca articolele să nu poată fi achizitionate decât în pachete (Ex.: Toc 68mm - împachetat la 6 bare a câte 6 metri sau Şurub 6,3x50 - 100 bucăţi/pachet);
Rotunjește consumul la împachetare - dacă se bifează și câmpul Împachetare este completat, cantitatea totală a articolului pe comandă se rotunjește în sus la un multiplu al împachetării, atât în consum cât și în consumul pe element. Rotunjirea se face la sfârșit, după optimizarea pentru consum, după rotunjirea la bară și după ajustarea la cantitatea minimă de comandă (MinOrderQty).
Lungime bară, LungBara2, LungBara3, , LungBara4, LungBara5 - lungimea unei bare de profil (în metri).
La completarea stocului de optimizare cu profile, lungimea de optimizare a barei profilului va coincide cu această valoare, transformată în mm.
Se poate face optimizare pentru consum cu până la cinci lungimi de bară.
ImpartPrInDebLaBara (Împarte profilul în debitare dacă depășește bara) -
Dacă este bifat (altfel decăt „B”):
- va împărți în mod egal în debitare profilul la lungimea maximă de bară. Apelul funcțiilor se va face o singură dată cu lungimea totală. Dacă se dorește însă împărțirea tocului direct pe fereastră, aceasta se face la setările de debitare.
Dacă este completat cu „B”:
- împărțirea se va face la bară întreagă iar restul rezultat de la primul profil va fi refolosit la următorul profil.
- ca prim profil se va lua un rest din stoc (dacă este găsit).
- dacă ultima bucată pentru un profil ar ieși mai mică decăt lungimea minimă cerută, atunci prima bucată este micșorată astfel încăt ultima să ajungă la acea lungime minimă. Pe eticheta se va folosi campul ScurtareProfilStart (marcat cu "X") pentru a semnala că acel profil trebuie tăiat din partea opusă. Adică dacă normal se taie tot timpul din dreapta atunci acest profil trebuie tăiat din stânga.
- lungimea minimă este cea completată la Lungime minimă pe profil sau, dacă aceasta nu este completată, lungimea restului minim care se pastrează în stoc (LungMinCapeti din setările de optimizare).
- profilul este tratat ca un stoc continuu: bucățile se taie una după alta, de pe o bară pe următoarea, în ordinea în care se generează debitarea. De aceea și un profil mai scurt decât bara este împărțit dacă restul rămas de la profilul anterior este mai scurt decât el (la bară de 6000 mm, după un profil de 8000 mm rămâne un rest de 3995 mm; un profil de 4000 mm care urmează se taie 3700 + 300, prima bucată fiind micșorată de la 3995 pentru ca ultima să ajungă la lungimea minimă de 300). Se folosește deci doar la profilele care pot fi îmbinate oriunde pe lungime. La cantitate mai mare de 1, fiecare bucată se generează separat și intră în același lanț.
- armătura din profil: fiecare bucată de profil este un rând separat de debitare, cu armătura ei. Dacă rândul armăturii nu este completat cu „B”, armătura se taie odată cu profilul și se optimizează în același mod (preia setarea de la profil): bucățile din mijloc au lungimea barei de profil, deci bara de armătură trebuie să fie cel puțin la fel de lungă ca bara profilului. Dacă rândul armăturii este completat cu „B”, armătura din fiecare bucată de profil se împarte la propria bară, ca o armătură separată – vezi Împărțirea armăturii la propria bară.
Condiții de funcționare - dacă nu sunt îndeplinite, împărțirea nu se face sau bucățile rezultate nu încap pe nici o bară și rămân neoptimizate, fără mesaj de eroare:
- în setările de utilaje cu care se generează debitarea și optimizarea, Pierdere la început și Pierdere la sfârșit trebuie să fie 0. Bucățile de bară întreagă se generează exact cât bara, iar optimizarea scade pierderile din lungimea barei, deci o astfel de bucată nu mai încape pe nici o bară. În plus, numărul de bucăți se calculează cu bara scurtată de pierderi, dar bucățile se taie la bara întreagă; cu un rest din stoc cuprins între cele două lungimi profilul dispare complet din debitare.
- Îndreptare rest nebifată: cu ea bifată, numărul de bucăți se calculează scăzând grosimea discului, dar bucățile se taie la bara întreagă, iar profilele cu până la o grosime de disc peste un multiplu al barei primesc o bucată în plus, de lungime 0 (sau, dacă este setată o lungime minimă, o a treia bucată inutilă).
- Grosime disc la ambele capete nebifată: restul reținut pentru profilul următor se calculează cu o singură grosime de disc; cu grosimea dublată, ultima bucată a unui profil și prima a următorului nu mai încap împreună pe o bară.
- o singură lungime de bară: împărțirea folosește întotdeauna cea mai mare dintre Lungime bară ... LungBara5, iar stocul de optimizare trebuie să conțină bare exact de această lungime; bucățile de bară întreagă nu încap pe bare mai scurte.
- ambele unghiuri de capăt ≤ 90° și fără Deviație debitare sau Deviație debitare mm per metru pe profil (decât dacă este bifat Aplică deviația de debitare și la sudură): altfel lungimea de tăiere diferă de lungimea reală și profilul nu se împarte deloc (valabil și la „X”).
- profilul trebuie să aibă rând în setările de profile pentru optimizare (Număr setări profile din setările de utilaje), cu Lungime minimă capeți > 0: resturile mai scurte nu sunt duse mai departe în lanț. Fără rând, împărțirea consideră 0 (nu implicitul de 300 mm folosit de optimizare) și un rest de câțiva mm devine prima bucată a profilului următor; Lungime minimă (ImpartPrInDebLaBara_LungMin) limitează doar ultima bucată.
- restul din stoc se caută doar în stocul de bare (Numărul stocului din setările de utilaje): cel mai scurt rest, unul singur per cod și culoare la o generare a debitării. Un stoc separat de resturi (Numărul stocului pentru resturi), marcajul de rest folosit (gestiune manuală a resturilor) și Lungime minimă de încărcare nu sunt luate în calcul. Dacă optimizarea nu încarcă acel rest (sau optimizează doar cu bare, de ex. pentru consum), prima bucată se taie totuși la lungimea lui, dintr-o bară întreagă, cu pierderea corespunzătoare.
- profilele completate cu „B” nu participă la optimizarea dublă (bucățile se așază pe bare una după alta, fără structura de perechi). Pentru profilele de toc care depășesc lungimea barei se recomandă în schimb împărțirea direct pe fereastră (Împarte automat profilele de toc mai lungi ca bara), astfel bucățile rezultate intră în optimizarea normală, inclusiv în cea dublă.
Împărțirea armăturii la propria bară - pe rândul armăturii (tip Oțel) din tabelul de profile, completat cu „B” („La lungimea maximă de bară”):
- armătura se împarte în debitare la propria bară, independent de setarea profilului în care se află. Bara este cea mai mare dintre Lungime bară, LungBara2 și LungBara3 ale armăturii (se recomandă o singură lungime de bară). La armătură are efect doar „B”; împărțirea în mod egal (bifat altfel decât „B”) este ignorată.
- bucățile se așază una după alta pe bare de armătură consecutive, în ordinea în care se generează debitarea (stoc continuu, ca la profil): ce rămâne pe o bară devine prima bucată a următoarei armături cu același cod, bucățile din mijloc sunt bare întregi, iar ultima bucată este restul. Lanțul pornește de la o bară întreagă: pentru o astfel de armătură nu se folosesc resturi din stoc, nici la debitare, nici la optimizare.
- o armătură care încape întreagă pe ce a rămas din bara curentă se taie de acolo, oricât de scurt ar fi acest rest. Un rest mai scurt decât Lungime minimă a armăturii sau decât Lungime minimă capeți din setările de profile pentru optimizare nu începe o armătură împărțită: aceasta începe pe o bară nouă.
- ultima bucată nu iese mai scurtă decât Lungime minimă: prima bucată este scurtată în schimb (dacă restul este prea scurt pentru a acoperi diferența, cele două bucăți doar se egalizează). Pe etichetă, câmpul ScurtareProfilStart (marcat cu „X”) semnalează prima bucată scurtată.
- se țin cont de Pierdere la început și Pierdere la sfârșit, de Grosime disc și de Grosime disc la ambele capete din setările de utilaje: o bucată de bară întreagă este bara minus pierderile, adică exact cât încape în optimizare, așa că, cu aceleași setări de utilaje, optimizarea taie fiecare bucată așa cum a fost calculată. Spre deosebire de „B” la profil, la armătură pierderile, grosimea dublă a discului și capetele tăiate în unghi sunt permise.
- în optimizarea de profile, pe etichete și în exporturile CNC de debitare care folosesc optimizarea, bucățile sunt piese separate: fiecare are lungimea ei, cotele de oțel C_OtelA / C_OtelB sunt mutate cu bucățile dinainte / de după, îmbinările dintre bucăți se taie drept (90°), iar cota mânerului apare doar pe bucata pe care se află mânerul.
- armătura pe care optimizarea o exclude pentru un tip de profil (Excludere profile din setările de utilaje, de exemplu „Armătură din toc”) se împarte pe un lanț separat, ca să nu mute bucățile armăturii optimizate.
- setarea profilului rămâne independentă: dacă și profilul este împărțit, fiecare bucată de profil este un rând separat de debitare, iar armătura din fiecare bucată se împarte separat.
- rândul profilului nu se schimbă: lungimea totală a armăturii (LungO), consumul, greutatea, prețul și datele pentru centrul de prelucrare (șuruburi, introducerea armăturii) folosesc armătura întreagă. Când există o astfel de armătură, fiecare exemplar al ferestrei primește propriul rând de debitare (ca la un profil cu „B”). Calculul consumului, inclusiv optimizările făcute pentru consum (necesar, Showroom), păstrează armătura întreagă, ca înainte.
- mesajul că profilul este mai lung decât bara nu mai apare pentru o astfel de armătură (bucățile ei încap pe bară).
Unde se vede împărțirea armăturii:
- Dimensiuni de debitare detaliate: câmpurile BucatiO0 ... BucatiO9 din tabelul ListareDimDebGen dau bucățile fiecărei armături, de exemplu „301 + 1000 + 593”; un rând care adună mai multe exemplare are câte un grup pe exemplar, separate prin „ | ”, sau un singur grup dacă toate se taie la fel. LungO și LungO0 ... LungO9 rămân lungimea totală. Raportul standard tipărește BucatiO0 ... BucatiO3 lângă lungimea armăturii.
- Lista debitare profile și Necesar armătură: câte un rând pentru fiecare bucată de armătură (Lung = lungimea bucății, Cantitate 1).
- optimizarea de profile, etichetele și exporturile CNC de debitare care folosesc optimizarea: bucățile sunt piese separate (vezi mai sus).
- tabelul de debitare din scripturi (cdsCutDim): coloanele ImpartPrInDebLaBaraO0 ... ImpartPrInDebLaBaraO9 și BucatiDebO0 ... BucatiDebO9.
- nu se împart, deci arată armătura întreagă: Dimensiuni de debitare simple (calculate din fereastră, nu din tabelul de debitare), lungimea armăturii tipărită pe etichetele profilului („Arm” – armătura totală de introdus în acea bucată de profil), tabelul ArmaturiProfileOpti, exporturile WAEagle și exporturile CNC care iau armătura din bucățile de profil (centrul de prelucrare Beckhoff / BJM – SteelBarData, fișierul de armătură Schirmer BAZ1000, magazia de armătură P05 la CNC Debitare Beckhoff).
Condiții la armătură - condițiile de la profil de mai sus nu se aplică armăturii; pentru ea contează doar următoarele:
- rândul armăturii trebuie să aibă Lungime bară > 0 și „B”; se recomandă o singură lungime de bară pentru armătură.
- pierderile la capetele barei, grosimea discului la ambele capete și capetele armăturii tăiate în unghi sunt permise.
- un singur lanț pentru fiecare cod de armătură (cu sufix), pentru toate comenzile dintr-un document; lanțul pornește de la o bară întreagă, fără resturi din stoc.
- bucățile corespund optimizării doar dacă documentul este generat cu aceleași setări de utilaje și pentru același set de comenzi ca optimizarea. Comandă profile cu optimizare împarte cu setările acelei optimizări. Documentele calculate fără setări de utilaje – Lista debitare profile, Necesar armătură, Comandă profile fără optimizare și Dimensiuni de debitare detaliate când raportul nu are o setare implicită CNC validă (Lista documente din Setări generale ale optimizării) – împart cu grosimea discului de 5 mm, fără pierderi. O optimizare făcută fără setări de utilaje împarte armătura cu setările ei implicite: grosimea discului de 5 mm la ambele capete și o pierdere de 10 mm la fiecare capăt al barei.
- pentru ca optimizarea să conțină armătura, la Profile incluse din setările de utilaje trebuie bifată Armătură.
- același cod de armătură trebuie să fie completat cu „B” în toate seriile care îl folosesc.
- variantele de setări pe grupe de profile ale optimizării (Variantă de setări diferită per grupă de profile) nu sunt luate în calcul la împărțire.
- se recomandă completarea Lungime minimă pe rândul armăturii: fără ea și fără un rând al armăturii cu Lungime minimă capeți > 0 în setările de profile pentru optimizare, un rest oricât de scurt poate deveni prima bucată a armăturii următoare.
ImpartPrInDebLaBara_LungMin (Lungime minimă) - lungimea minimă, în mm, pe care o poate avea ultima bucată atunci când profilul este împărțit „La lungimea maximă de bară” („B”).
Dacă ultima bucată ar ieși mai mică decât această valoare, prima bucată este micșorată pentru ca ultima să ajungă la acest minim. Dacă prima bucată este un rest din stoc prea scurt pentru a acoperi diferența, atunci cele două bucăți doar se egalizează (nici una nu ajunge la minim, dar nu mai rezultă o bucată foarte scurtă).
Necompletat (0) păstrează comportamentul anterior: minimul este lungimea restului minim care se pastrează în stoc (LungMinCapeti din setările de optimizare), care influențează însă și ce resturi se rețin în stoc și optimizarea. Nu are efect decât la „B”.
La armătură (rândul de tip Oțel completat cu „B”), Lungime minimă are același rol pentru bucățile armăturii; în plus, un rest de pe bara de armătură mai scurt decât această valoare (sau decât Lungime minimă capeți) nu devine prima bucată a unei armături împărțite, iar armătura începe pe o bară nouă. Necompletată, se folosește tot Lungime minimă capeți din setările de profile pentru optimizare (0 dacă armătura nu are rând acolo). Vezi Împărțirea armăturii la propria bară.
IgnoraLungMaxBara - se trece „X” dacă se dorește să nu dea mesaj de eroare că profilul este mai lung decât o bară. Nu are legătură cu optimizarea.
Gramaj – greutatea elementului. Folosit la calcularea preţului la profilele din aluminiu şi la calcularea greutăţii tâmplariei;
Material - se poate selecta tipul de material pentru profilul curent.
Folosit pentru rezistenţa statică la determinarea coeficientului E al profilului.
Se mai foloșeste și la alegerea transmitanței liniare a umpluturilor. Dacă este „Aluminiu” atunci se va folosi TransmitantaLiniaraAl, altfel TransmitantaLiniara din tabelul de termopane.
Restricţii:
Iy(cm4) - momentul de inertie, pe axa Y, al profilului sau armăturii. Axa Y este considerată axa profilului paralelă cu planul ferestrei;
Ix(cm4) - momentul de inertie, pe axa X, al profilului sau armăturii. Axa X este considerată axa profilului perpendiculară pe planul ferestrei;
Aceste 2 restricţii funcţionează doar dacă la Setări -> Consum şi Ofertare -> Producţie se bifează Verifică rezistenţa statică.
Lăţime maximă - lăţimea maximă recomandată a profilului;
Înălţime maximă - înălţimea maximă recomandată a profilului;
Suprafaţă maximă (mp) - suprafaţa maximă a ferestrei (se calculează în funcţie de toc) sau a ochiului mobil (se calculează în funcţie de cercevea);
Raza de curbură minimă - raza de curbură minimă la care se poate curba respectivul profil. Aceste raze se pot stabili cu furnizorii de servicii de curbare profil;
Aceste 4 restricţii funcţionează doar dacă la Setări -> Consum şi Ofertare -> Producţie se bifează Verifică limitele de dimensionare;
Exclus din dimensiunile de debitare
Exclus din bonul de consum - aceste facilități permit utilizatorului să excludă anumite articole din documentele
Exclus din vizualizare sau articolele corespunzătoare;
Exclus din vizualizare la ferestre
Exclus din vizualizare la usi
Exclus din vizualizare la usi balcon
Exclus din raportul de ofertare - dacă este bifat, articolul nu apare în tabelul de ofertare.
Exclus din raportul fișă montaj - dacă este bifat, articolul nu apare în fișa de montaj.
Atenție: începând cu versiunea 14.0.16 bifa Exclus din dimensiunile de debitare nu mai exclude articolul și din raportul de ofertare sau din fișa de montaj - pentru acestea se folosesc exclusiv cele două bife de mai sus. La actualizarea bazei de date ele au preluat valoarea bifei Exclus din dimensiunile de debitare, cu două excepții: profilele de tip AdausToc au fost excluse automat din ambele rapoarte, iar cele de tip Îmbinare au fost incluse automat în ambele.
Categorie consum - categoria de consum din care face parte articolul respectiv;
Preţ - preţul unitar al articolului;
Valută - valuta în care este exprimat preţul;
UM - unitatea de măsură (ml - metri liniari; buc - bucăţi);
ProcentRabat - rabatul acordat de furnizori pentru articolul respectiv, exprimat în procente;
ProcentVama - se adaugă acest procent la preţul articolului;
ProcentAlteTaxe, ProcentAlteTaxe2, ...3, 4 - se adaugă acest procent la preţul articolului;
AdaosFix - se adaugă această valoare la preţul articolului
ProcentPierdere - pierderea articolului, exprimată în procente
Deviație debitare - valoarea introdusă ca deviație pentru debitare. Util dacă există abateri la debitare, care nu se pot corecta pe maşină. Se poate introduce cu plus sau minus şi se adună sau scade din lungimea profilului. Profilul final va trebui însă să aibă lungimea fără toleranță, aceasta fiind doar pentru a corecta defectul mașinii de debitare, altfel în optimizare se va ajunge ca restul rămas sa fie mai mic decăt îl calculează WinArhi care nu ia în calcul această toleranța deoarece aceasta este doar pentru a corecta defectul mașinii.
Mașina de debitat trebuie să debiteze în realitate profilul cu lungimea fără această deviație. Către mașină se transmite valoarea modificată dar mașina trebuie obligatoriu să debiteze fără această modifcare, altfel calculul din optimizare va fi greșit. Deci fără bifa de mai jos ”Aplică deviația de debitare și la sudură” se va folosi doar la mașini defecte, adică care nu debiteaza cum li se cere și este necesară această ajustare.
Deviație debitare mm per metru - valoarea introdusa ca toleranţă pentru debitare. Util dacă există abateri la debitare, în funcţie de lungimea profilului, care nu se pot corecta pe maşină. Se poate introduce cu plus sau minus şi se inmulţeşte cu lungimea profilului iar apoi se adună sau scade din lungimea profilului;
Aplică deviația de debitare și la sudură - valoarea introdusă la Deviație debitare, este folosită și la utilajele de sudură și centrele de prelucrare. Astfel această deviație devine reală, se aplică peste tot, și nu mai este considerată ca defect al mașinii de debitare.
Funcţii - se pot introduce diverse funcţii care introduc materiale și manopere noi în bonul de consum.
FuncţiiCaAcc - similar cu Funcții dar va fi folosită când acest articol este introdus ca accesoriu.
Coduri similare la schimbarea culorii (cod, variantă) - aici se introduc codurile similare pentru un articol la care se doreşte schimbarea culorii;
Diverse - se pot completa diverse informaţii.
La ștulp se poate completa cu CerceveaInversor=X, iar la cercevea se va completa cu CerceveaInversor=CodulCerceveleiInversor. În codul cercevelei inversor poate fi specificată și varianta, folosind virgula.
Prindere bandou şi Regulă prindere bandou- se pot defini diverse reguli de prindere a bandourilor de alte profile şi se specifică numărul regulei. Pentru o listă cu numerele regulilor şi explicaţiile lor daţi click aici. Pentru profilele coliniare diferite (gen toc-prag) funcțiile de prindere bandou nu se mai execută și în schimb se execută funcțiile din îmbinări de colț între bandou și toc sau prag.
Prindere bandou - profile excluse - se trec codurile profilelor de care nu poate fi prins respectivul montant;
Fişă montaj - dacă se trece X, articolul respectiv apare pe fişa de montaj;
Materiale montaj - dacă se trece X, articolul respectiv apare pe fişa de materiale montaj
Rezistență cercevea - momentan nu este folosit
Cod mașină - folosit rar în comenzile numerice vechi
Perimetru vopsire - perimetrul exterior, vopsibil, al secțiunii profilului, în metri. Se înmulțește cu lungimea profilului (exprimată tot în metri) și rezultă suprafața de vopsit, în m². Aceasta se înmulțește apoi cu Cantitate vopsire pentru a obține cantitatea articolului Cod vopsire care intră în consum. Atenție: dacă valoarea se trece în mm, cantitatea rezultată este de 1000 de ori mai mare.
Cod vopsire - codul din tabelul de profile care va apărea în consum
Cantitate vopsire - cantitatea de CodVopsire care va apărea în consum
Armătură 45° - se bifează la profilele cu armatură. Armătura acestor profile se va taia atunci la același unghi ca și profilul.
Categorie 0...3 centralizator montaj - categoria setată aici va apărea în documentul Centralizator montaj şi greutate totală a comenzilor
Grupă centralizator 0...3 - folosit la generarea tabelului pentru raportul "Centralizator montaj" în care se însumează cantitățile în funcție de grupă
Transmitanţă suprafaţă - coeficientul de izolare termică al profilului (Uf) exprimat în W/m²K;
SufixCod - acest cod apare după codul profilului;
Cod vechi - util dacă se schimbă codul de magazie şi apoi se deschid oferte vechi care aveau în componenţă acel cod de magazie;
Termen aprovizionare - se poate seta numărul de zile necesar livrarii, această informație poate fi afișată în raportul de comandă profile, consum sau pe ofertă. Alte detalii aici.
Furnizor - se poate introduce denumirea furnizorilor în cazul în care se folosesc mai mulți furnizori, în raportul Comandă Profile, se poate filtra comanda după furnizor;
Livrare pe fereastră - se bifează dacă se dorește ca această setare sa rămână implicită pentru anumite profile, de exemplu în cazul adaosului pentru toc;
Zone ofertare - se stabilește o zonă de ofertare dacă se dorește ca un anumit profil să fie utilizabil doar pentru o anumită zonă de ofertare, mai multe detalii aici;
Permite culori aplicate interior - se bifează dacă profilul poate avea culoare aplicată pe interior (profilele cu o singură față colorată vor avea acest câmp bifat, indiferent cum se folosesc);
Permite culori aplicate exterior - se bifează dacă profilul poate avea culoare aplicată pe exterior;
Permite culori aplicate falț - se bifează dacă profilul poate avea culoare aplicată pe falț. Dacă tocul nu are această bifă, atunci niciun profil din acea fereastră nu va fi colorat în falț.
TipGBataie - Tipul garniturii de bătaie (cercevea). Daca este specificat aici atunci, pentru acest profil, se va ignora cea din setările implicite „Tip garnitură fereastră” și „Tip garnitură ușă”.
UnghiDebitareMin - Dacă unghiul de debitare este mai mic decăta acesta atunci va afisa un mesaj.
Este folosit și la profilele de adaus la toc (suplimentare la fereastră) pentru a semnala că nu se pot tăia la unghi.
IgnoraCulBazaDacaNuExista - Daca este bifată această optiune și se folosesc culori aplicate, atunci la schimbarea culorii când nu gasește un profil pe culoarea de bază dorită va păstra vechea culoare de bază, aplicând doar culorile aplicate.
DXF - numele fișierului DXF a imaginii profilului. Folosit la secțiuni de fereastră. Convenția de desenare (axele, punctul 0 pe tipuri de profil) și butonul Ajustare sunt descrise la Desene DXF ale profilelor.
Funcție cod culoare - se completează cu numele unei funcții fără parametri care:
1) Întoarce un String (codul de culoare). Funcția primește doar valorile de mai jos:
• Val.CallerCode
• Val.PrType
• Val.PrBaseColorCode
• Val.PrIntAplColorCode
• Val.PrExtAplColorCode
• Val.PrRabbetAplColorCode
2) Modifică culoarea profilului daca codurile de culoare (Val.PrBaseColorCode, etc.) sunt modificate în cadrul funcției.
Funcție termen aprovizionare - se completează cu numele unei funcții fără parametri care primeste doar valorile de mai jos:
Funcția primește doar valorile de mai jos:
• Val.CallerCode
• Val.PrType
• Val.PrBaseColorCode
• Val.PrIntAplColorCode
• Val.PrExtAplColorCode
• Val.PrRabbetAplColorCode
În această funcție se poate modifica:
- Val.SupplyTerm care stabilește termenul de aprovizionare
- Val.MinOrderQty care stabilește cantitatea minimă la care se va ajusta consumul (cantitatea totală per comandă)
- Val.OptimizationNeeded care corespunde cu câmpul OptiPtConsum
Optimizare pentru consum - se trece "X" sau „B”. De obicei această ajustare se face per culoare însă aici este utilă pentru profilele care nu au culoare sau la care se dorește ajustarea indiferent de culoare. Detalii găsiți aici.
MinOrderQty (cantitate minimă de comandă) - cantitatea minimă care se poate comanda pentru acest articol. Dacă, după optimizarea pentru consum și după rotunjirea la bară, cantitatea totală a articolului pe comandă este mai mică, ea se ridică la această valoare (atât în consum, cât și în consumul pe element). Câmpul există și în tabelele de culori (profile și placare), unde se aplică per culoare, și poate fi setat și din script, prin Val.MinOrderQty.
Inversare IntExt blocată, InversareIntExtBlocata - se trece "X" dacă se dorește ca acest profil să nu fie întors (inversat interiorul cu exteriorul) indiferent de situație.
UnghiManualCaAcc - Dacă este bifat atunci se pot schimba unghiurile de debitare a accesoriului atunci când profilul este pus ca accesoriu. Acestea pot fi folosite și la funcția ProfilExp() și se transmit și în script la accesoriile cu script.
UnghiDeLaTocCaAcc - Dacă este bifat atunci preia de la toc unghiurile când este folosit ca accesoriu și este poziționat pe o latură.
GrupaSchimbareSerie - Dacă este completată va căuta în noua serie în care se schimbă profilele din acceași grupă. Dintre acestea va alege pe cel cu C_Total cea ai apropiată de cea a profilului care se schimbă. Folosită deocamdată doar pentru profilele de îmbinare și cele suplimentare
Pentru editarea câmpurilor (si în special a preţurilor), se pozitionează cursorul de la mouse pe câmpul dorit, se introduce valoarea dorită, după care:
-se părăseşte câmpul cu săgeată sus sau săgeată jos, sau
-se pozitionează cu ajutorul mouse-ului pe un alt câmp şi se da click, după care
-se actionează butonul „Salvează n articole” sau se închide fereastra de editare;
Alte operaţii asupra tabelului:
•introducerea unui articol nou: se poate apăsa butonul „+” din dreapta sus. Acesta va introduce o înregistrare nouă în tabel.
•ştergerea unei înregistrări: se poate folosi combinaţia de taste "CTRL + DEL" sau butonul „-”
•copierea unui articol dintr-o serie de profile în alta se poate realiza astfel:
- click dreapta cu mouse-ul pe articol;
- selectare din meniu a opţiunii "Copy in buffer";
- repetarea operaţiunii anterioare pentru toate articolele care se doresc a fi copiate;
- de la Serie Profile selectăm seria în care se copiază;
- click dreapta pe tabel şi selectăm "Paste from buffer";
ATENŢIE!!!: înaintea unei noi operaţii de copiere a articolelor recomandăm să ştergeti buffer-ul prin: click dreapta în tabel şi selectare "Empty buffer".
