Debitare |
|

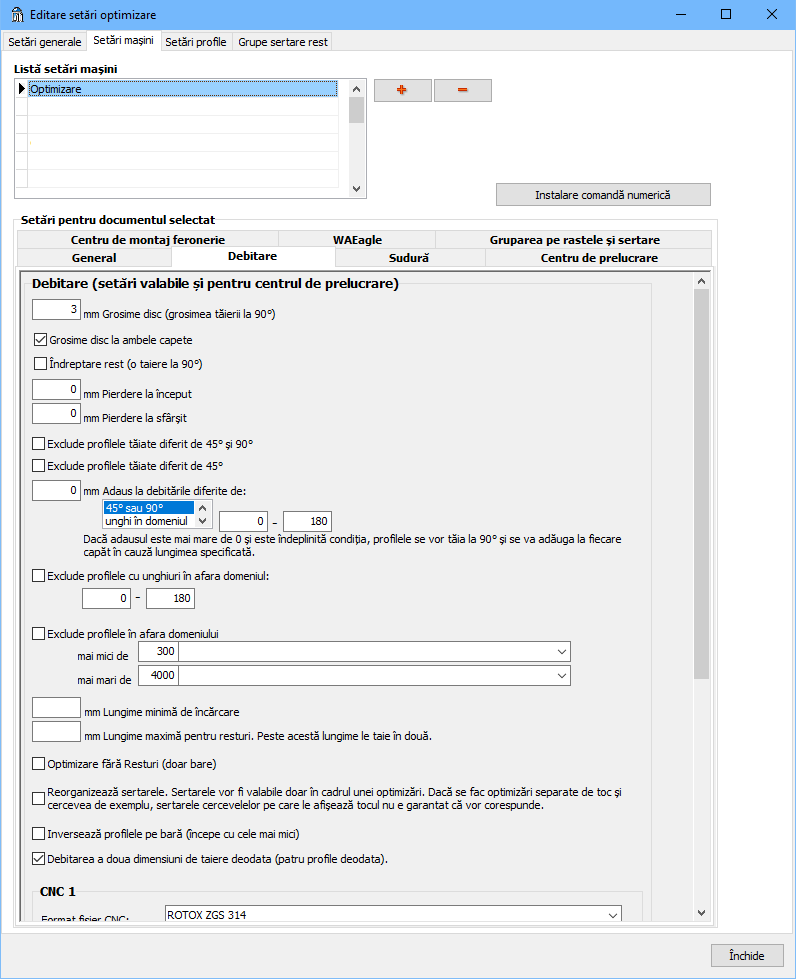

Debitare(setări valabile şi pentru centrul de prelucrare)
Grosime disc - grosimea discului cu care se face tăierea;
Grosime disc la ambele capete - dublează grosimea discului pentru a lua în calcul tăierea la ambele capete. Se setează de obicei doar pentru PVC.
Îndreptare rest(o taiere la 90°) - restul rămas dintr-o bară mai este tăiat o dată pentru a ramâne drept (la 90°) la ambele capete.
Pierdere la început - pentru maşini de debitat automate. Se dă o distanţă în mm care este tăiată din începutul barei. Utilă pentru evitarea capeţilor de bară cu defecte.
Pierdere la sfarșit - pentru maşini de debitat automate. Se dă o distanţă în mm care este tăiată din capătul barei. Utilă pentru evitarea capeţilor de bară cu defecte.
Exclude complet boltele din debitare - se exclud boltele
Exclude totul în afară de bolte - opusul opţiunii de mai sus: se exclud din debitare toate profilele, cu excepţia boltelor (în optimizare vor intra doar boltele).
Exclude complet baghetele din tocurile și cercevelele împărțite - vor mai intra în optimizare doar baghetele din tocurile și cercevelele care nu sunt împărțite (fără bandouri).
Exclude complet baghetele din tocurile împărțite - vor mai intra în optimizare doar baghetele din tocurile care nu sunt împărțite (fără bandouri) și toate cele din cercevele.
Exclude profilele tăiate diferit de 45° şi 90° - se exclud din optimizare profilele la unghi diferit de 45° sau 90°.
Exclude profilele tăiate diferit de 45° - se exclud din optimizare profilele la unghi diferit de 45°.
- profilele tăiate diferit de 45° sau 90° sau având unghiul în domeniul specificat, pot intra în optimizare ca având unghi de 90° şi se adaugă lungimea introdusă în căsuţă. Ulterior, aceastea se vor debita manual la unghiul necesar.
Exclude profilele cu unghiuri în afara domeniul - se vor exclude din optimizare profilele tăiate între unghiurile setate;
Exclude profilele în afara domeniului - se vor exclude din optimizare profilele care nu se încadrează în dimensiunile minime sau maxime. Dimensiunile se pot stabili în 2 moduri: calculate de la Exteriorul profilului sau calculate de la Interiorul profilului;
Lungime minimă de încarcăre - dimensiunea minimă a profilului care se poate încărca pe maşină. Sub această dimensiune va fi exclus din optimizare.
Lungime maximă pentru resturi. Peste această lungime le taie în două. - dimensiunea maximă admisă a restului. Practic, se trece dimensiunea peste care utilajul taie un rest în două, astfel încât, în stocul de optimizare resturile să corespundă cu stocul real de resturi.
Optimizare fără resturi (doar bare) - se bifează atunci când se doreşte ca optimizarea să fie făcută doar din bare întregi, fără a ţine cont de resturile existente în stocul de optimizare.
Reorganizeaza sertarele - sertarele din optimizare sunt reorganizate, dacă se optimizează doar cateva profile, pentru a nu fi numere dispersate. ATENŢIE!!!: dacă se fac optimizări separate, de toc şi cercevea, de exemplu, sertarele cercevelelor pe care le afişează tocul s-ar putea să nu corespundă.
Inverseaza profilele pe bara (începe cu cele mici) - în mod obișnuit, profilele sunt ordonate pe bară începând de la cel mai lung până la cel mai scurt. Dacă bifaţi această opţiune, vor fi aranjate invers.
Debitarea a două dimensiuni de tăiere deodata (patru profile deodata) - opțiune specifică unor utilaje care permit acest lucru și lucrează cu doua limitatoare pentru doua perechi de profile. În special pentru debitarea baghetei. Profilele care nu sunt dreptunghiulare sunt ecluse din optimizare. La o tăiere se vor tăia patru profile din același ochi. Toate profilele care nu formeaza un grup de 4 bucați sunt excluse din optimizare.
Format fişier CNC - formatul fişierului de comandă numerică pentru maşina de debitat. WinArhi are inclus în kitul de bază câteva comenzi numerice de debitare. Pentru folosirea lor contactaţi-ne.
Locaţie salvare fişier CNC - calea spre locaţia unde vor fi salvate fişierele de comandă numerică;
Format 2 fişier CNC - formatul fişierului de comandă numerică pentru o a doua maşină de debitat;
Locaţie salvare fişier CNC - calea spre locaţia unde vor fi salvate fişierele de comandă numerică pentru a doua maşină de debitat;
Format 3 fişier CNC - formatul fişierului de comandă numerică pentru a treia maşină de debitat;
Doar profilele excluse din optimizare - se vor exporta în fișierul cnc doar profilele excluse din optimizare;
Locaţie salvare fişier CNC - calea spre locaţia unde vor fi salvate fişierele de comandă numerică pentru a treia maşină de debitat.
Format fişier CNC - formatul fişierului de comandă numerică pentru a patra maşină de debitat (grupul CNC 4);
Locaţie salvare fişier CNC - calea spre locaţia unde vor fi salvate fişierele de comandă numerică pentru a patra maşină de debitat (grupul CNC 4);
Format fişier CNC - formatul fişierului de comandă numerică pentru a cincea maşină de debitat (grupul CNC 5);
Locaţie salvare fişier CNC - calea spre locaţia unde vor fi salvate fişierele de comandă numerică pentru a cincea maşină de debitat (grupul CNC 5);
Format fişier CNC - formatul fişierului de comandă numerică pentru a şasea maşină de debitat (grupul CNC 6);
Locaţie salvare fişier CNC - calea spre locaţia unde vor fi salvate fişierele de comandă numerică pentru a şasea maşină de debitat (grupul CNC 6);
Format fişier CNC - formatul fişierului de comandă numerică pentru a şaptea maşină de debitat (grupul CNC 7).
Locaţie salvare fişier CNC - calea spre locaţia unde vor fi salvate fişierele de comandă numerică pentru a şaptea maşină de debitat (grupul CNC 7).
