Cote profile |
|
Fiecare tip de profil are propriul set de cote, afișat ca desen în editorul de serii de profile (Profile), în panoul cu detaliile articolului selectat. Toate cotele sunt în mm. În desenele de mai jos, în fiecare căsuță de editare este trecut numărul coloanei corespunzătoare din tabelul de profile, conform legendei următoare. Important: la anumite tipuri de profil, aceeași cotă are altă semnificație decât la celelalte — diferențele sunt marcate explicit la fiecare tip.
1 - C_Total, 2 - C_Lăţime, 3 - C_GarnBuză, 4 - C_GarnGeam, 5 - C_Int, 6 - C_Geam
7 - C_Otel, 8 - C_OtelMin, 9 - C_Luft, 10 - C_LuftJos, 11 - C_LuftSpreToc, 12 - C_Buza
13 - C_Bandou, 14 - C_Prag, 15 - ListaC_Total, 16 - C_InactivStulp, 17 - C_ActivStulp, 18 - C_GeamJos
Cotele 2, 8, 10, 14 și 18 nu apar în niciun desen; ele sunt descrise la secțiunea Cote fără desen de la sfârșitul acestui capitol.

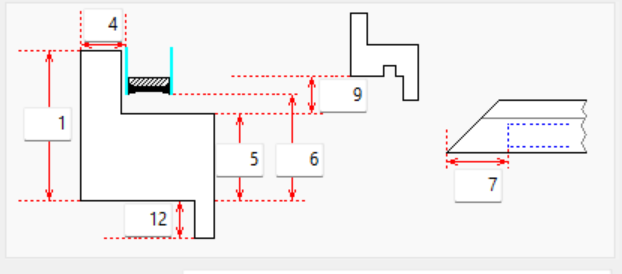

1 - C_Total - înălțimea vizibilă a profilului, măsurată de la marginea exterioară a elementului spre interior. Conturul de lumină al ferestrei se obține retrăgând fiecare latură cu C_Total al profilului ei.
5 - C_Int - cota de interior: distanța de la marginea exterioară până la umărul falțului, pe care se așază cerceveaua sau bagheta. Linia falțului se află la C_Int + C_Luft.
9 - C_Luft - luftul dintre falțul tocului și cercevea. Luftul total pe o latură = C_Luft al profilului pe care se închide cerceveaua + C_LuftSpreToc al cercevelei (+ eventualul luft automat/utilizator).
6 - C_Geam - cât intră geamul sub profil, măsurat de la conturul ochiului spre interior. Dimensiunea geamului = dimensiunea ochiului minus C_Geam al celor două profile opuse.
4 - C_GarnGeam - poziția geamului pe adâncimea profilului (axa Z), măsurată de la fața exterioară. Folosită la generarea secțiunilor de fereastră.
12 - C_Buza - buza tocului de renovare (acoperirea peretelui). Mărește dimensiunile de gabarit ale ferestrei și lungimea barei de toc; la nevoie poate fi debitată parțial, pe fiecare latură, din fereastra de selecție a profilului.
7 - C_Otel - retragerea armăturii față de capătul profilului, definită la tăietura de 45°. La alte unghiuri de tăiere retragerea se recalculează automat (scade spre tăietura dreaptă). Poate fi suprascrisă per capăt din tabelul de îmbinări colț.

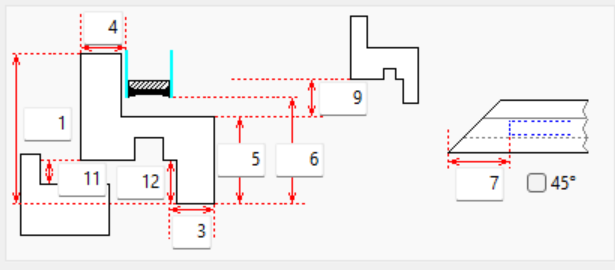

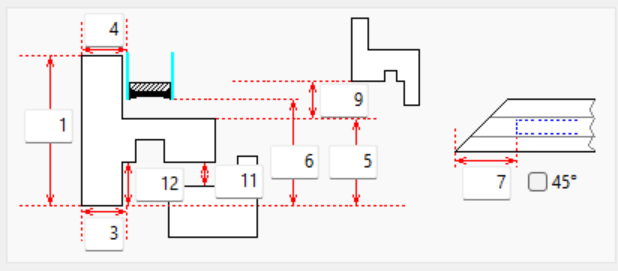

Cercevea (deschidere spre interior) și CerceveaExt (deschidere spre exterior) au aceleași cote, desenul fiind oglindit. Același desen se folosește și pentru CerceveaFaraBg (varianta fără baghetă), iar desenul de la CerceveaExt și pentru CerceveaExtFaraBg și CerceveaInversor.
Cotele 1, 5, 6, 4 și 7 au aceleași semnificații ca la toc. În plus, sau cu semnificație diferită:
12 - C_Buza - la cercevea NU este buza de renovare, ci falțul cercevelei: distanța de la marginea exterioară a cercevelei până la linia falțului de feronerie; este exact cât se suprapune cerceveaua peste toc. Dimensiunile de falț pentru feronerie (FFB/FFH) = dimensiunile exterioare ale cercevelei minus C_Buza pe fiecare latură.
3 - C_GarnBuză - cât iese cerceveaua din planul tocului, pe adâncime (axa Z): la deschiderea spre interior, de la interiorul tocului până la interiorul cercevelei (invers la deschiderea spre exterior). Folosită la secțiunile de fereastră, drept condiție în funcțiile de consum (parametrul C_GarnBuza=valoare la IfCcv/PlusIfCCV) și la exportul pentru mașina de debitare Corba.
11 - C_LuftSpreToc - luft suplimentar adus de cercevea, care se adună la C_Luft al profilului pe care se închide. C_Luft de la toc poate fi 0, luftul fiind dat doar de cercevea, sau pot lucra împreună.
45° - dacă se bifează, armătura se taie la aceleași unghiuri ca profilul (tipic 45° la colțurile sudate); nebifat, armătura se taie drept (90°). Lungimea armăturii nu se schimbă, doar unghiurile de tăiere transmise mașinilor și optimizării.
Atenție: C_Luft (9) apare pe desen, dar valoarea completată la cercevea nu se folosește în calcule - luftul se ia întotdeauna de la profilul pe care se închide cerceveaua (toc, bandou, stulp, prag), la care se adaugă C_LuftSpreToc al cercevelei.

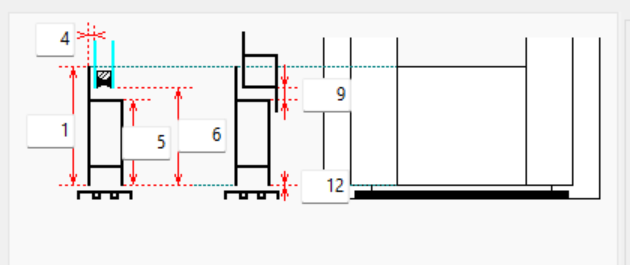

Bandoul cu perie de la uși (glisante). Cotele 1, 5, 6, 9, 4 și 12 au aceleași semnificații ca la cercevea (inclusiv C_Buza = falțul), fără C_GarnBuză și C_LuftSpreToc.
Același desen se folosește și pentru BandouC, BandouT, BandouFaraBg (varianta fără baghetă) și Tip Bandou.

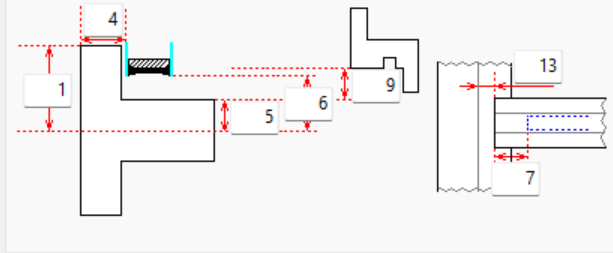

La profilele de împărțire, cotele 1 și 5 se măsoară de la AXA împărțirii, nu de la marginea elementului:
1 - C_Total - de la axa împărțirii până la marginea vizibilă: jumătate din lățimea vizibilă a profilului (lățimea totală = 2 x C_Total). Fiecare ochi vecin se retrage cu C_Total față de axă.
5 - C_Int - poziția umărului falțului față de axa împărțirii (pe fiecare parte).
13 - C_Bandou - scurtarea fiecărui capăt al bandoului, măsurată de la C_Int al profilului pe care pică acel capăt. Poate fi suprascrisă per capăt de regulile de prindere bandou.
Cotele 9 (C_Luft - luftul spre cerceveaua care se închide pe bandou), 6 (C_Geam), 4 (C_GarnGeam) și 7 (C_Otel - definită tot la 45°, cu suprascriere posibilă din regulile de prindere) au aceleași semnificații ca la toc.

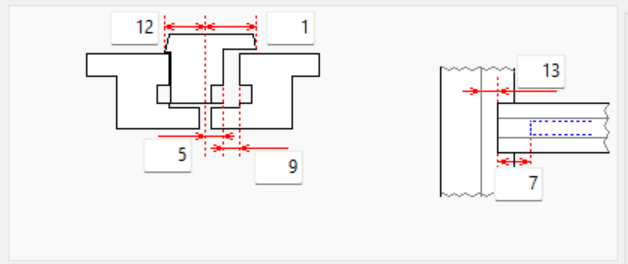

Stulpul este montat pe canatul inactiv. Cotele 1 și 5 se măsoară de la axă, ca la bandou.
12 - C_Buza - la stulp: partea din lățimea stulpului care calcă peste canatul ACTIV; restul (C_Total - C_Buza) rămâne peste canatul inactiv. Se folosește la ajustarea lungimii lăcrimarului pe canatul inactiv (vezi Lacrimar).
13 - C_Bandou - aceeași scurtare per capăt ca la bandou (măsurată de la C_Int al profilului pe care pică). Capetele stulpului sunt scurtate suplimentar, automat, cu luftul suplimentar al cercevelei inactive pe care este montat.
9 - C_Luft - luftul dintre canatul ACTIV și stulp (aerul dintre cele două canate ale ferestrei cu stulp).
7 (C_Otel) - ca la bandou.

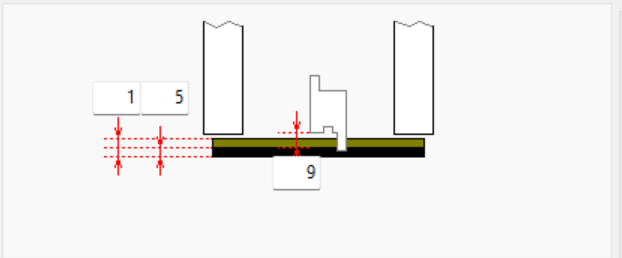

Același desen se folosește și pentru PragAuto și PragNul. Pragul este profilul de jos al golului ușii și folosește aceleași formule ca tocul: 1 - C_Total, 5 - C_Int și 9 - C_Luft (luftul dintre prag și ușă), cu semnificațiile de la toc.

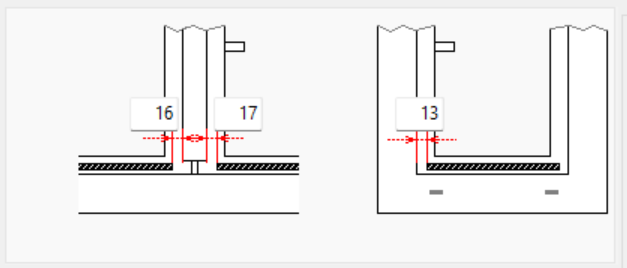

13 - C_Bandou - la lăcrimar: scurtarea fiecărui capăt al lăcrimarului, măsurată de la cota de lumină a ochiului (tocului) în care este lăcrimarul - altă referință decât la bandou.
17 - C_ActivStulp - pe canatul ACTIV al unei ferestre cu stulp, pe capătul dinspre stulp se scade această cotă în locul lui C_Bandou (capătul opus folosește în continuare C_Bandou).
16 - C_InactivStulp - la fel, dar pe canatul INACTIV (cel pe care este montat stulpul); în plus, lungimea lăcrimarului se mărește automat cu C_Total - C_Buza al stulpului, pentru că lumina canatului inactiv intră sub stulp. Ajustarea este exactă la formele dreptunghiulare.

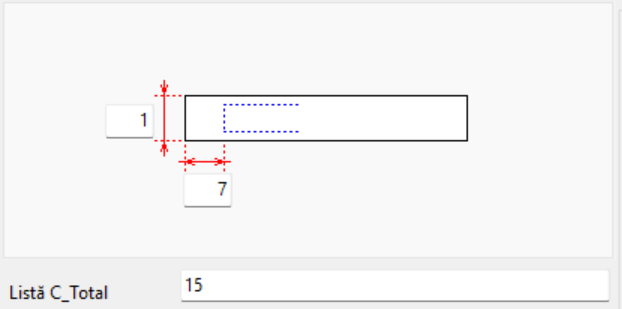

Același desen se folosește și pentru Tip Adaus Toc.
1 - C_Total - cât adaugă profilul în afara conturului de fabricație al ferestrei: dimensiunea de gabarit = dimensiunea de fabricație + suma cotelor C_Total ale adaosurilor de pe fiecare latură.
15 - Listă C_Total - lista de cote C_Total alternative dintre care se alege dimensiunea la punerea adaosului. Valorile se separă prin virgulă sau linie nouă, cu punctul ca separator zecimal. La redeschiderea documentului, cota aleasă se păstrează dacă se află în listă; la schimbarea de serie cota aleasă NU se păstrează - se ia C_Total al profilului nou.
7 - C_Otel - la adaus toc retragerea armăturii este definită la tăietura dreaptă (90°), nu la 45° ca la toc și cercevea; când profilul se taie la unghi, programul adaugă automat partea geometrică rezultată din unghi.
Scurtările capetelor adaosului nu vin din tabelul de profile: ele se stabilesc per amplasare, în fereastra de selecție a profilului suplimentar (Cota1/Cota2).

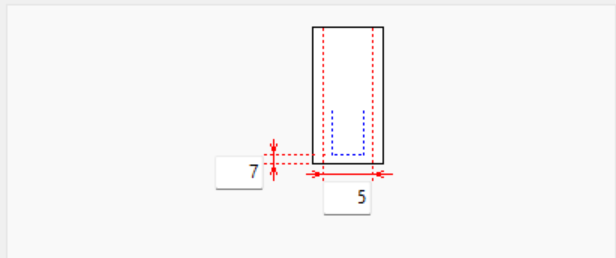

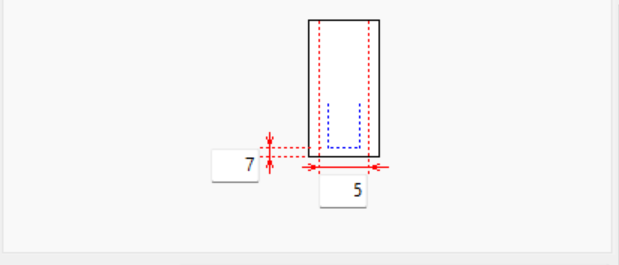

Același desen se folosește pentru toate profilele de legătură dintre ferestre: Imbinare, Imbinare90, Imbinare135, ImbinareVar, Tip Imbinare și ElementImbinare.
5 - C_Int - la îmbinare, C_Int este LĂȚIMEA profilului în planul ferestrei - distanța pe care o creează între ferestrele pe care le leagă (la celelalte tipuri C_Int este cota de interior). Valoarea din tabel este cea implicită; lățimea se poate modifica ulterior per amplasare, iar valoarea amplasării se păstrează în document.
7 - C_Otel - retragerea armăturii pe fiecare capăt, la tăietură dreaptă (90°): lungimea armăturii = lungimea profilului - 2 x C_Otel. Lungimea fiecărei armături se poate ajusta apoi separat cu sufixul >LEN - vezi Lungimea armăturii și sufixul >LEN.
2 - C_Lăţime - lățimea profilului perpendicular pe planul ferestrei (adâncimea de montaj a secțiunii). Aceeași semnificație la toate tipurile; se transmite mașinilor CNC ca a doua dimensiune a barei. Se editează direct în coloana tabelului.
8 - C_OtelMin - lungimea minimă a armăturii: dacă lungimea calculată a armăturii este mai mică decât această valoare, armătura nu se mai pune deloc (util la ferestrele mici fără armătură). Se editează în zona generală de câmpuri, nu pe desen.
Lungimea armăturii și sufixul >LEN - lungimea normală a unei armături este lungimea profilului minus retragerile de la cele două capete (C_Otel, eventual suprascrisă din îmbinările de colț sau din regulile de prindere bandou), la care se aplică apoi C_OtelMin și Pas armătură (vezi Profile), abaterea de debitare și rotunjirea dimensiunilor de debitare. Un sufix >LEN(mm) scris în coloana Funcții după o funcție de armătură, de exemplu Otel(1244506)>LEN(-200), se adaugă abia la final, separat pentru fiecare armătură: valoarea se împarte jumătate pe fiecare capăt, iar retragerea armăturii de la fiecare capăt se modifică cu aceeași valoare (crește cu 100 mm la >LEN(-200)). Exemplu cu Pas armătură 50 și >LEN(-20): 1234 → 1200 → 1180. C_OtelMin se compară cu lungimea normală: sub C_OtelMin nu se pune nicio armătură, oricare ar fi >LEN. Detalii la Funcții de legătură.
10 - C_LuftJos - înlocuiește C_Luft pentru profilul de jos al TOCULUI și pentru prag; 0 = se folosește C_Luft. Nu are efect la bandouri, cercevele sau alte profile.
18 - C_GeamJos - similar, înlocuiește C_Geam pentru profilul de pe latura de jos; 0 = se folosește C_Geam.
14 - C_Prag - câmp istoric, fără efect în calcule. Se folosește doar drept criteriu de potrivire la propunerea profilelor echivalente, atunci când un profil din document nu mai există în baza de date. Se recomandă 0.
Tipuri de profil fără desen de cote
Pentru tipurile Accesoriu, Baghetă, Spros, Otel, Profil auxiliar, Profil placare, Tip Stulp și celelalte tipuri neprezentate mai sus nu se afișează desen de cote.
