Fila „Optimizări executate” și planul de croire |
|

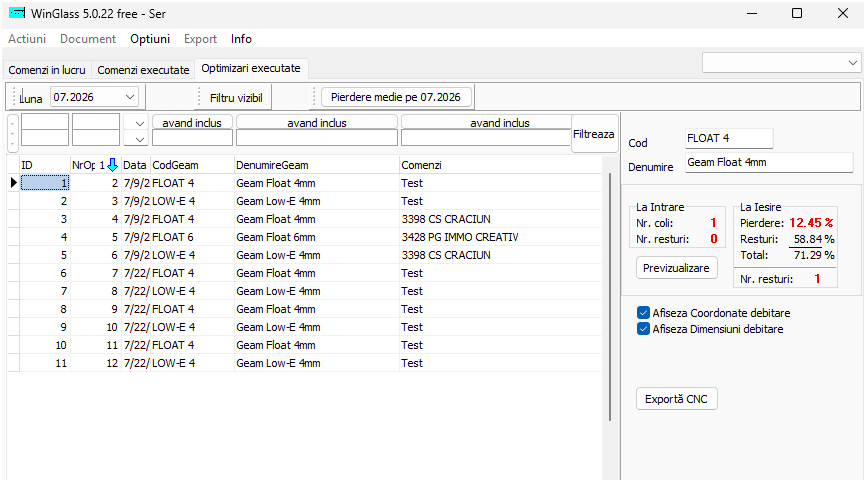

Fila Optimizări executate din fereastra principală WinGlass păstrează evidența tuturor optimizărilor care au fost deja rulate. Pentru fiecare optimizare se afișează statisticile de material la intrare și la ieșire, iar de aici se poate previzualiza planul de croire (raportul de optimizare a colilor) și se poate exporta comanda către mașina de debitare CNC.
Lista optimizărilor executate
În partea stângă a filei se află tabelul cu optimizările deja executate. Selectând un rând, în panoul din dreapta se actualizează codul, denumirea și statisticile optimizării respective.
Luna - lista derulantă din bara de sus prin care se alege luna pentru care se afișează optimizările. Se afișează doar optimizările a căror dată se încadrează în luna aleasă.
Filtru vizibil - buton comutator care afișează sau ascunde rândul de filtrare al tabelului, pentru a căuta rapid o anumită optimizare după conținutul coloanelor.
Pierdere - butonul din bara de sus (afișat ca „Pierdere medie pe <lună>”) calculează și afișează, într-o fereastră de mesaj, pierderea medie de material pe fiecare tip de geam, pentru toate optimizările din luna selectată.
Detaliile optimizării selectate
Cod - codul tipului de geam optimizat în rândul selectat.
Denumire - denumirea tipului de geam optimizat în rândul selectat.
La Intrare
Grupul afișează materialul consumat de la stoc pentru optimizarea selectată.
Nr. coli - numărul de coli întregi de sticlă folosite în optimizare.
Nr. resturi - numărul de resturi (bucăți rămase de la optimizări anterioare) refolosite în această optimizare.
La Ieșire
Grupul afișează cum a fost valorificat materialul consumat, exprimat procentual din suprafața colilor folosite.
Pierdere % - procentul de material pierdut definitiv (deșeu care nu se mai poate refolosi).
Resturi % - procentul de material rămas sub formă de resturi recuperabile, care se întorc în stoc pentru optimizări viitoare.
Total % - suma dintre pierdere și resturi, adică procentul total de material netăiat pe piese (partea din coli care nu a devenit produs finit).
Nr. resturi - numărul de resturi rezultate din optimizare, care se adaugă în stoc.
Planul de croire

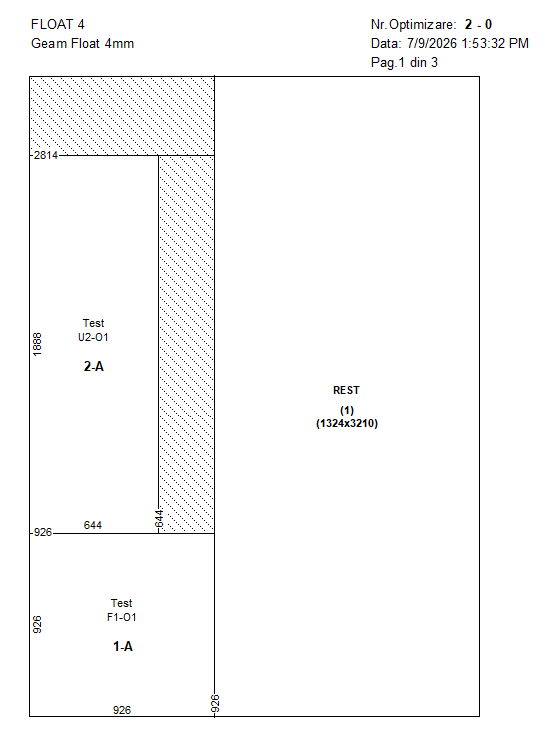

Previzualizare - generează și afișează planul de croire (raportul de optimizare a colilor) pentru optimizarea selectată. Raportul reprezintă grafic fiecare coală, cu piesele așezate pe ea și traseul tăieturilor, și poate fi tipărit sau exportat din fereastra de previzualizare.
Modul de detaliere a planului de croire se stabilește cu ajutorul celor două opțiuni de mai jos, înainte de apăsarea butonului Previzualizare:
Afișează Coordonate debitare - când este bifată, în plan se afișează coordonatele de tăiere ale pieselor pe coală.
Afișează Dimensiuni debitare - când este bifată, în plan se afișează dimensiunile de tăiere ale fiecărei piese.
Ambele opțiuni sunt bifate implicit, iar starea lor se reține între sesiuni.
Export CNC
Exportă CNC - generează fișierul de comandă pentru mașina de debitare (CNC) pe baza optimizării selectate. Formatul fișierului și mașina țintă se configurează în setările WinGlass, în funcție de standardul CNC utilizat.
