Setări optimizare și export la mașina de debitat |
|

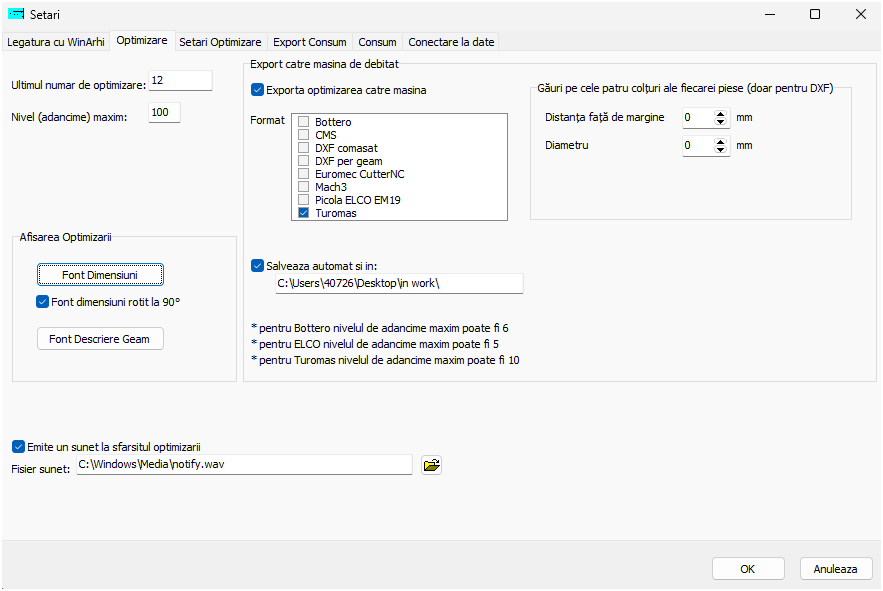

Fila „Optimizare” din fereastra de setări a WinGlass grupează parametrii care controlează numerotarea și adâncimea optimizărilor, modul de afișare a planului de croire și exportul rezultatelor către mașinile de debitat. Modificările se salvează la apăsarea butonului „OK”.
Ultimul număr de optimizare - numărul de la care pornește numerotarea optimizărilor. Fiecare optimizare nouă primește numărul următor, folosit pentru identificarea planurilor de croire și a etichetelor.
Nivel (adâncime) maxim - adâncimea maximă până la care algoritmul împarte coala pentru a așeza piesele. Valoarea implicită este 100; o valoare mai mare permite scheme de croire mai complexe, dar mărește timpul de calcul. Când se exportă către o mașină de debitat, adâncimea trebuie limitată la valoarea acceptată de aceasta (vezi mențiunile din grupul de export).
Afișarea optimizării
Grupul stabilește fonturile folosite la desenarea planului de croire.
Font Dimensiuni - deschide fereastra de selecție a fontului cu care se afișează dimensiunile (cotele) pieselor pe plan.
Font Descriere Geam - deschide fereastra de selecție a fontului cu care se afișează descrierea geamului (comandă, poziție) pe plan.
Font dimensiuni rotit la 90° - când este bifat, textul dimensiunilor de pe latura verticală se afișează rotit la 90°, pentru o citire mai ușoară.

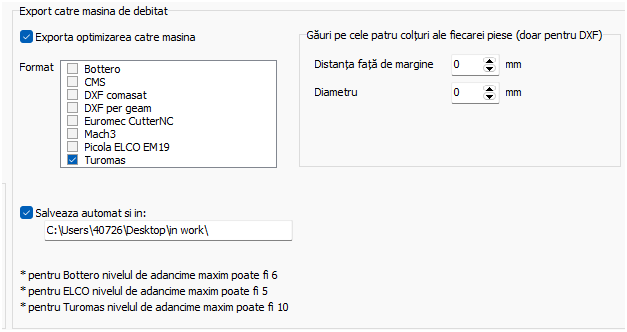

Export către mașina de debitat
La finalul unei optimizări, WinGlass poate genera automat fișierele de comandă pentru mașina de debitat.
Exportă optimizarea către mașină - activează generarea fișierelor de debitare la sfârșitul optimizării. Dacă este debifat, nu se produce niciun fișier de comandă.
Format - lista formatelor CNC disponibile. Se bifează unul sau mai multe formate; pentru fiecare format bifat se generează câte un set de fișiere de comandă. Formatele disponibile sunt:
Bottero - format pentru mașinile de debitat Bottero.
Picola ELCO EM19 - format pentru mașinile ELCO EM19.
CMS - format pentru mașinile CMS.
Mach3 - format pentru controllerul Mach3.
Euromec CutterNC - format pentru mașinile Euromec CutterNC.
Turomas - format pentru mașinile de debitat Turomas.
Bavelloni CUT - program NC (stil OSAI) pentru mesele de debitat Bavelloni. Toate colile unei sticle se scriu într-un singur fișier .CUT, cu câte un program „%N” pe coală; tăieturile se opresc la 1 mm de tăieturile perpendiculare și la 2 mm de marginile colii.
DXF per geam - generează câte un fișier DXF separat pentru fiecare geam optimizat.
DXF comasat - generează un singur fișier DXF care conține toate geamurile optimizate.
Salvează automat și în - când este bifat, fișierele de comandă generate se copiază automat și în locația indicată în câmpul alăturat (de exemplu directorul mașinii sau un disc de transfer). Dacă o copiere eșuează, se afișează un mesaj care permite reîncercarea.
Următorul număr de program (Bavelloni CUT) - numărul „%N” pe care îl primește următorul program generat în fișierele .CUT pentru Bavelloni. Numerotarea continuă automat de la un export la altul (1..9999, apoi reia de la 1) și poate fi resincronizată manual cu mașina modificând valoarea.
Găuri pe cele patru colțuri ale fiecărei piese (doar pentru DXF)
Se aplică numai la exportul în format DXF. Pe fiecare colț al pieselor se adaugă câte o gaură, utilă pentru prinderea sau referențierea pieselor.
Distanța față de margine - distanța, în mm, de la marginea piesei până la centrul găurii.
Diametru - diametrul găurii, în mm. O valoare 0 înseamnă că nu se adaugă găuri.
În partea de jos a grupului de export sunt afișate limitele de adâncime acceptate de mașini, ca reper pentru câmpul „Nivel (adâncime) maxim”:
pentru Bottero nivelul de adâncime maxim poate fi 6;
pentru ELCO nivelul de adâncime maxim poate fi 5;
pentru Turomas nivelul de adâncime maxim poate fi 10.
Sunet la sfârșitul optimizării
Emite un sunet la sfârșitul optimizării - când este bifat, la terminarea optimizării se redă fișierul de sunet indicat mai jos.
Fișier sunet - calea către fișierul audio (de exemplu un fișier .wav) redat la finalizarea optimizării. Cu butonul alăturat (…) se poate alege fișierul de pe disc.
