Schimbarea individuală a unui profil (Selecție profil) |
|

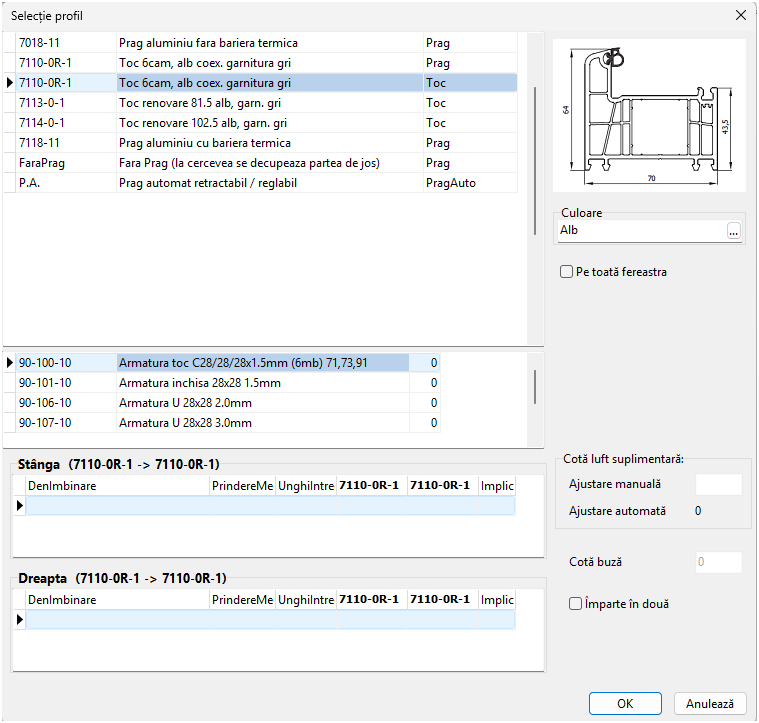

Fereastra Selecție profil permite înlocuirea profilului unui singur element din desen (toc, cercevea sau bandou), fără a schimba întreaga serie de profile. Se deschide apăsând cu mouse-ul eticheta cu codul profilului, afișată direct peste bara respectivă în desenul ofertei.
Etichetele cu codul profilului sunt afișate peste bare doar când este apăsat butonul Editare detaliată din bara de unelte și este bifată opțiunea Permite schimbarea profilelor individual din Opțiuni -> Setări -> Setări Diverse.
Alegerea profilului și a oțelului
Lista principală conține profilele compatibile cu poziția selectată, din care se alege noul profil. Se afișează codul, denumirea și tipul profilului, iar în dreapta o imagine cu secțiunea profilului selectat. Inițial este poziționat pe profilul curent.
Oțel - grila de jos, cu armătura (oțelul) asociat profilului: cod, denumire și Iy (momentul de inerție). Grila este afișată doar dacă profilul selectat are variante de oțel definite.
Culoare
Se alege culoarea noului profil. Schimbarea culorii refiltrează lista de profile, astfel încât să rămână doar profilele disponibile în culoarea aleasă.
Îmbinare stânga / Îmbinare dreapta
Aceste două grupuri apar doar pentru profilele dintr-o ramă (toc sau cercevea) și permit alegerea îmbinării noului profil cu profilul vecin din colțul din stânga, respectiv din dreapta. Titlul fiecărui grup indică profilul vecin cu care se face îmbinarea. Pentru detalii despre îmbinări se poate consulta topicul Îmbinări Colț.
Den. Îmbinare - denumirea îmbinării, folosită atunci când aceleași profile se pot îmbina în mai multe moduri.
Cota 1 / Cota 2 - cotele de îmbinare (dimensiunile de tăiere) ale celor două profile. Titlurile celor două coloane afișează codurile profilelor la care se referă fiecare cotă.
Prindere Mecanică - modul de prindere al îmbinării. Dacă este bifat, la respectiva îmbinare nu se adaugă adaosul de sudură.
Unghi Întreg - dacă acest câmp este marcat, cele două profile din îmbinare se vor tăia la 90 de grade. Folosit în principal la legăturile prag-toc.
Implicit - dacă există mai multe modalități de îmbinare a acelorași profile, cea implicită este marcată în această coloană.
Cotă luft suplimentară
Acest grup este activ doar pentru profilele de cercevea și permite ajustarea luftului suplimentar dintre cercevea și toc.
Ajustare manuală - valoarea introdusă manual pentru luftul suplimentar. Poate fi și negativă.
Ajustare automată - valoarea calculată automat de program (afișată informativ), la care se adaugă ajustarea manuală.
Cotă buză - dimensiunea buzei profilului. Câmpul este activ doar pentru profilele de toc care au definită o buză, iar valoarea introdusă nu poate depăși valoarea de bază a profilului.
Alte opțiuni
Împarte în două - împarte bara selectată în două segmente. Opțiunea este disponibilă doar pentru profilele de toc și de prag și este utilă când se dorește un profil diferit doar pe o parte a laturii.
Pe toată fereastra - aplică schimbarea profilului (și a culorii) la toate barele identice din fereastră, nu doar la bara pe care s-a apăsat.
Prindere bandou
În locul grupurilor de îmbinare colț, pentru bandouri se afișează două grile de prindere, câte una pentru fiecare capăt al bandoului. Fiecare grilă conține codul și denumirea prinderii disponibile. Titlurile celor două grupuri arată capetele bandoului (Sus / Jos la un bandou vertical, Dreapta / Stânga la un bandou orizontal sau Diagonal).
La final se apasă OK pentru a aplica schimbarea sau Anulează pentru a renunța.
