Meniu contextual pe desen (clic dreapta) |
|

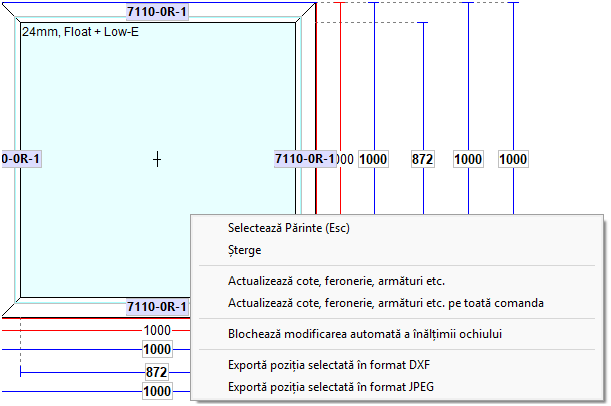

În zona de desen se poate deschide un meniu contextual apăsând clic dreapta pe desenul ferestrei, ușii sau al altei poziții. Comenzile afișate în meniu se schimbă în funcție de ceea ce este selectat în acel moment (un ochi, o fereastră/ușă, un panou sau o poziție). Comenzile care nu au sens pentru selecția curentă nu apar.
Selecție și ștergere
Selectează Părinte (Esc) - selectează ochiul părinte, adică urcă selecția cu un nivel în ierarhie, de la ochiul (sau bandoul) selectat la ochiul care îl conține. Comanda este disponibilă doar când în fereastra, ușa sau panoul selectat există un ochi selectat. Aceeași acțiune se poate face și cu tasta Esc.
Șterge - șterge obiectul selectat în desen (de exemplu poziția, ochiul sau elementul curent).
Feronerie și actualizare
Modifică setul de feronerie - deschide fereastra de editare a setului de feronerie pentru ochiul selectat. Comanda apare doar dacă ochiul selectat (sau ochiul părinte al ramei) are un set de feronerie ce poate fi modificat.
Actualizează cote, feronerie, armături etc. - recalculează cotele, feroneria, armăturile și celelalte elemente ale ferestrei sau ușii selectate. Se folosește pentru a reface calculele după modificări făcute manual, astfel încât desenul și proprietățile să reflecte din nou datele corecte. Comanda apare doar când este selectată o fereastră sau o ușă. Dacă la recalculare apar mesaje, acestea se afișează într-o listă.
Actualizează cote, feronerie, armături etc. pe toată comanda - aceeași recalculare, dar aplicată tuturor ferestrelor și ușilor din oferta (comanda) curentă, nu doar poziției selectate. Se folosește mai ales după ce s-a schimbat seria, culoarea sau feroneria, pentru a propaga recalcularea în întreaga ofertă. Comanda apare când există o ofertă selectată. Vezi și Editare Schimbare Serie.
Înălțimea ochiului
În mod normal, înălțimea unui ochi se poate modifica automat atunci când se schimbă alte ochiuri ale ferestrei. Cele două comenzi de mai jos controlează acest comportament pentru ochiul selectat și doar una dintre ele este vizibilă la un moment dat, în funcție de starea curentă.
Blochează modificarea automată a înălțimii ochiului - fixează înălțimea ochiului selectat, astfel încât aceasta să nu mai fie modificată automat la recalculări sau la schimbarea celorlalte ochiuri. Comanda apare când înălțimea ochiului nu este încă blocată.
Deblochează modificarea automată a înălțimii ochiului - anulează blocarea de mai sus și readuce ochiul selectat la modificarea automată a înălțimii. Comanda apare când înălțimea ochiului este blocată.
Export DXF și JPEG
Fișierele DXF se pot exporta în milimetri sau în inch (sistem imperial), în funcție de setarea corespunzătoare din setările programului.
Exportă secțiunile ferestrei selectate în format DXF - salvează în fișiere DXF secțiunea orizontală și secțiunea verticală ale ferestrei selectate (câte un fișier pentru fiecare). Comanda este disponibilă doar când este selectată o fereastră sau o ușă; în mod obișnuit ea este ascunsă în meniu.
Exportă poziția selectată în format DXF - salvează desenul poziției selectate într-un fișier DXF. Se poate deschide apoi în programe de tip CAD.
Exportă poziția selectată în format JPEG - salvează desenul poziției selectate ca imagine în format JPEG, utilă pentru documente, e-mailuri sau atașamente.
