Îmbinări Colţ |
|

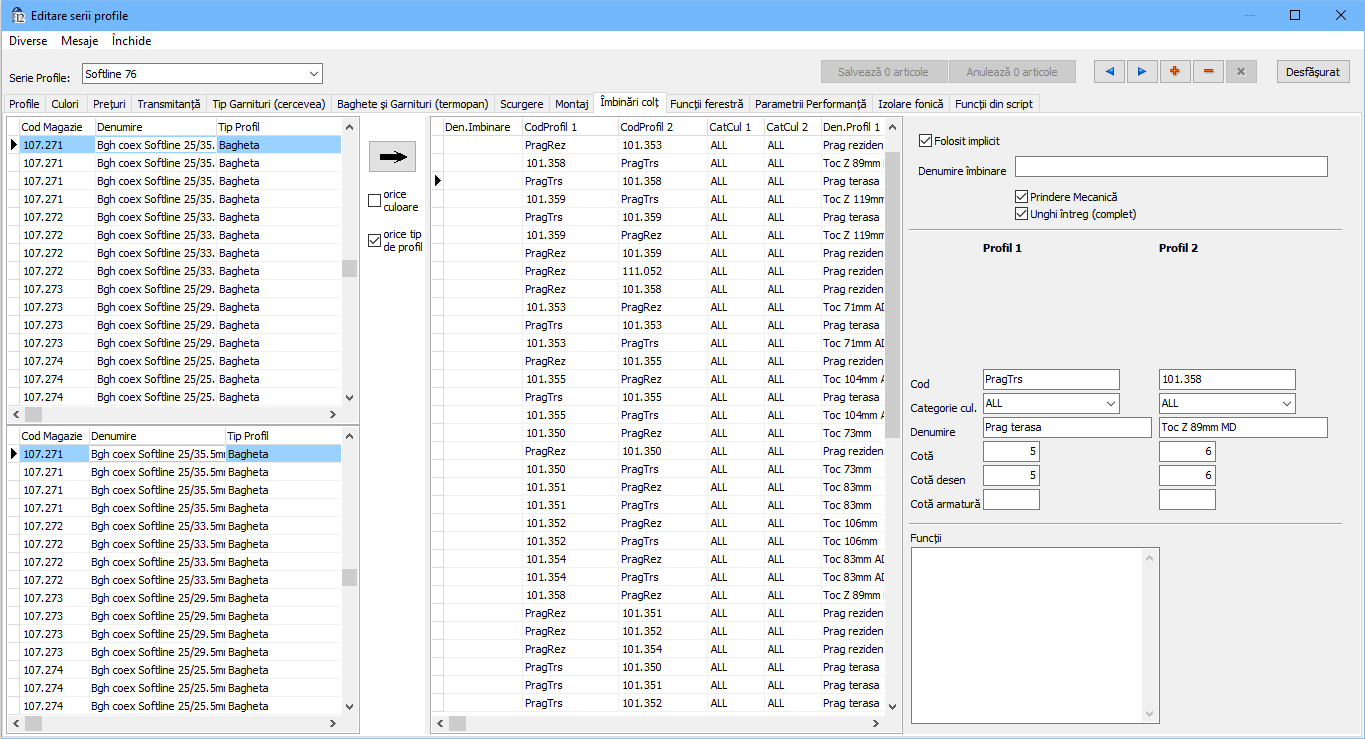

Pentru crearea de îmbinări, se selectează din ferestrele din stânga profilele dorite pentru îmbinare, după care se apasă butonul
pentru a adăuga îmbinarea. Tot în această secțiune se definesc îmbinările de tip bandou-toc sau bandou-prag folosite la usile care au jos, la partea mobilă, prag iar la vitrină fixă, toc.
Den. Îmbinare - denumirea îmbinării (folosită dacă există mai multe modalități de îmbinare a acelorași profile);
CodProfil 1/ CodProfil 2 - codul celor două profile din îmbinare;
CatCul 1/ CatCul 2 - categoria de culoare din care face parte profilul. La crearea îmbinărilor se poate alege opţiunea "orice culoare" daca îmbinarea este identică indiferent de culoarea profilelor îmbinate.
Den.Profil 1/ Den.Profil 2 - denumirea profilelor;
TipProfil1/TipProfil2 - tipul profilelor (toc, prag, etc). La crearea îmbinărilor se poate alege opţiunea "orice tip de profil", iar în cele două câmpuri se va completa automat cu "ALL";
Cota 1/ Cota 2 - cota de îmbinare, adică dimensiunile de tăiere din profilul 1, respectiv 2;
CotaOtel1/ CotaOtel2 - se introduce cota de tăiere a oțelului pentru profilul respectiv, atunci când va fi folosită această îmbinare, de reținut ca această cotă va fi cumulată cu cota de debitare a oțelului definită în Profile >> C_Otel.
Cota1Desen/ Cota2Desen - se introduce cota de scurtare a profilului respectiv, iar la folosirea îmbinării respective, desenează acest profil cu noua cotă rezultată;
Unghi Întreg - dacă acest câmp este marcat cu "X", atunci cele două profile din îmbinare se vor tăia la 90 de grade. Folosit în principal la legăturile prag-toc.
Prindere Mecanică - modul de prindere al îmbinării. Dacă este bifat, la respectiva îmbinare nu va adăuga adaosul de sudură.
Funcţii - funcţii pentru îmbinare. Se pun în consum piesele folosite la îmbinare.
Implicit - pot exista mai multe modalităţi de îmbinare a aceloraşi profile, iar cel implicit va fi bifat cu "X".
CodImbinare - codul îmbinării.
