Fereastră şi uşă |
|

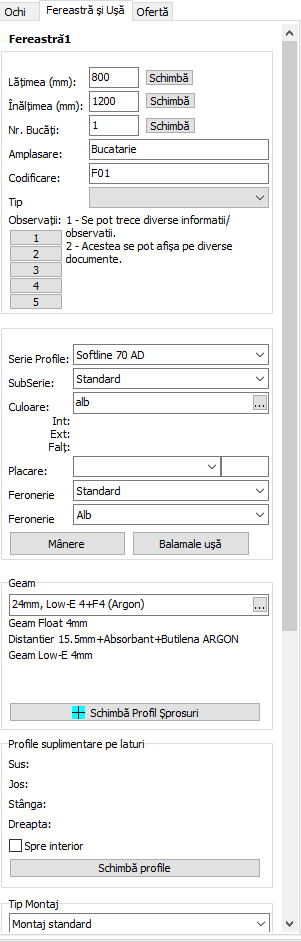

Fereastră 1 (123) - titlul filei: tipul elementului, poziția și, între paranteze, codul unic al elementului. Ținând cursorul mouse-ului pe titlu se afișează, într-un tooltip, Dată Creare (data creării ferestrei sau ușii) și Dată calculare consum (data ultimului calcul al consumului), fiecare cu utilizatorul, numărul cheii, baza de date, versiunea WinArhi și zonele de ofertare din acel moment. Data apare ca "-" atunci când nu există (elemente create înainte de versiunea 13 sau consum necalculat încă);
Lăţimea (mm): - afişează şi modifică lăţimea ferestrei (tocului);
Înălţimea (mm): - afişează şi modifică înălţimea ferestrei (tocului). Modificarea unei cote a ferestrei, duce după sine la modificarea cotelor la cercevea şi geam şi implicit la schimbarea feroneriei.
Nr. Bucăti - afişează şi modifică numărul de bucăţi din fereastra respectivă;
Amplasare - se poate preciza amplasarea ferestrei/uşii;
Codificare - codul ferestrei;
Tip - se poate selecta unul din tipurile de ferestre definite la Tip Ferestre în Opţiuni -> Setări -> Liste;
Observaţii - se pot scrie sau modifica 5 observaţii ale ferestrei. Codul observaţiei se poate modifica din Opţiuni -> Setări -> Setări Diverse. Aceste observaţii pot fi afişate la diverse posturi din WAEagle.
Serie Profile, Subserie - schimbă seria de profile sau subseria pe care a fost creată fereastra. Pentru a putea fi efectuată schimbarea, aceasta trebuie definită în Opţiuni > Editare Schimbare Serie.
Culoare - schimbă culoarea profilelor. Este și un filtru pentru selecția culorii (categorii + filtru). Pentru a putea schimba culoarea profilelor, în Editare Tabele Serii, trebuie ca profilele să aibă introduse coduri similare la schimbarea culorii.
Int, Ext, Falț - culorile aplicate de la interior, exterior și falț (se afișează doar dacă se lucrează cu acest tip de culori);
Placare - schimbă culoarea placării;
Feronerie - schimbă marca sau seturile de feronerie pentru elementul selectat;
Feronerie - culoarea feroneriei definită în Editare Tabele Serii, tab-ul Culori pe coloana Culoare Feronerie;
- butonul Mânere permite schimbarea mânerului existent cu un altul din baza de date și alte articole de feronerie. Vezi şi Editare Articole Feronerie.
- butonul Balamale ușă permite schimbarea balamalelor de ușă existente cu altele din baza de date și alte articole de feronerie. Vezi şi Editare Articole Feronerie.
Broaște - butonul permite schimbarea broaștei din setul de feronerie al ferestrei cu alta din baza de date; lista se deschide numai dacă în Setări Diverse este bifat Permite schimbarea broaștelor.
Cilindri - butonul permite schimbarea cilindrilor (butucilor) din setul de feronerie al ferestrei cu alții din baza de date.
Opționale - deschide opționalele de feronerie pentru toate cercevelele ferestrei, fără grupele marcate pentru butoanele Mânere, Balamale ușă, Broaște sau Cilindri, care se aleg de la acele butoane; apare numai dacă fereastra are cercevele cu alte grupe de opționale. O grupă în care cercevelele au alegeri diferite apare fără nimic bifat; se schimbă numai grupele în care alegeți ceva, la toate cercevelele ferestrei. Vezi Opționale feronerie.
Dacă setul unei cercevele are o grupă de opționale de feronerie marcată pentru unul dintre butoanele Mânere, Balamale ușă, Broaște sau Cilindri (coloana ButonSchimbare), butonul deschide pentru acea cercevea opționalele grupei în locul listei de articole, iar lista rămâne pentru celelalte cercevele ale ferestrei; la Broaște, opționalele se deschid și fără Permite schimbarea broaștelor. Pe cercevelele trimise la opționale, schimburile anterioare de același tip, făcute din listă sau de mână, nu mai revin peste noua alegere. Butonul Alt articol... din panoul de opționale trimite totuși cercevelele la lista de articole, fără să le schimbe opționalele. Când este selectat un panou, butoanele lucrează pe fereastra selectată în el. Vezi Butoanele de schimbare a feroneriei.
Geam - selectează tipul de geam pentru fereastra/ uşa selectată. Începând cu versiunea 5, geamurile pot fi afişate în funcţie de grosime, dacă au sau nu gaz, dacă sunt sau nu paneluri sau în funcţie de alte filtre setate în Editare Termopan. După ce ne alegem tipul de geam, în căsuţa de sub listă sunt afişate straturile din care este compus respectivul geam. Straturile pot fi definite în Editare Termopan. Dacă noul geam nu permite şprosuri interioare şi ar ajunge pe un ochi care le are, geamul nu se schimbă deloc: toată fereastra îşi păstrează geamul (toate ochiurile şi geamul ferestrei) şi se afişează un avertisment cu numerele geamurilor respective (vezi Fără şprosuri interioare).
Schimbă profil sprosuri - se schimbă tipul de sprosuri din fereastra sau uşa respectivă, desigur, dacă conţin sprosuri. Dacă se aleg şprosuri interioare, ochiurile al căror geam nu le permite rămân neschimbate, iar numărul lor este afişat într-un mesaj;
Profile suplimentare pe laturi - sunt afişate profilele suplimentare (profile de înălțare, pervaze, etc.) de pe tocul ferestrei sau uşii. Apasand butonul Schimbă profile se pot adăuga, modifica sau şterge profilele suplimentare. Îmbinarea profilelor suplimentare se poate face la 90 sau 45 grade. Aceasta se modifică dând click pe colţul profilelor, în fereastra de profile suplimentare.
Se poate folosi câmpul UnghiDebitareMin din tabelul de profile pentru a semnala că nu se pot tăia la unghi.
Spre interior - dacă se bifează, profilele se montează către interior (cota totală rămâne cea a tocului, nu se mai adaugă cota profilelor suplimentare adăugate);
Tip Montaj - se alege tipul de montaj (manopere şi materiale de montaj). Tipurile de montaj pot fi definite în Editare Tabele Serii şi sunt separate pentru fiecare serie de profile în parte.
Baghete şi Garnituri - se alege tipul de garnitură pentru Toc şi Cercevea. Tipurile de garnituri sunt separate pentru fiecare serie în parte şi sunt definite în Editare Tabele Serii.
Scurgere - se alege tipul de scurgere. Tipurile de scurgere sunt definite în Editare Tabele Serii, individual pentru fiecare element de tâmplărie selectat.
Formă neregulată - aici puteti modifica tâmplaria cu formă neregulată;
h-Boltă: specifică înălţimea cu care se bolteşte latura selectată;
- se poate introduce o nouă înălţime cu care se bolteşte latura selectată după care se apasă butonul Schimbă;
- se schimbă latura căreia îi putem modifica h-Boltă. Ea va fi evidenţiată cu albastru pe desenul ferestrei.
Bolta maximă (raza): - indică înălţimea maximă cu care se poate bolti latura selectată (raza);
Raza cerc - indică raza la care este curbat profilul;
X: - indică lungimea laturii selectate;
Y: - indică înălţimea laturii selectate;
Unghi: - indică unghiul laturii. Această căsuţa nu este editabilă, ea având caracter strict informativ.
Cuplează bolta cu profilele alăturate - se unește bolta cu profilele alăturate (dintr-o parte și alta), rezultând, spre exemplu, un singur profil pentru debitat în loc de trei (vezi poza de mai jos);
Formare preţ - se pot seta adaosurile sau formarea preţului pentru elementul selectat;
Modifică - modifică adaosul pentru elementul selectat;
Preia din ofertă - resetează adaosurile modificate pentru elementul selectat şi le înlocuieşte cu adaosurile generale ale ofertei;
Preia original - preia adaosurile din Setări -> Formare preţ. Utilă în cazul în care au fost modificate adaosurile generale şi se doreşte a fi aplicate şi la elementul curent.
Tâmplărie și Montaj - prețul care apare în oferta de preț. Dacă este selectat în setări să se permita modificarea atunci aceste valori pot fi modificate. Dacă prețul este modificat acesta apare galben și poate fi readus la valorea calculată apăsând
