Termopan |
|
Tab-ul Baza de date

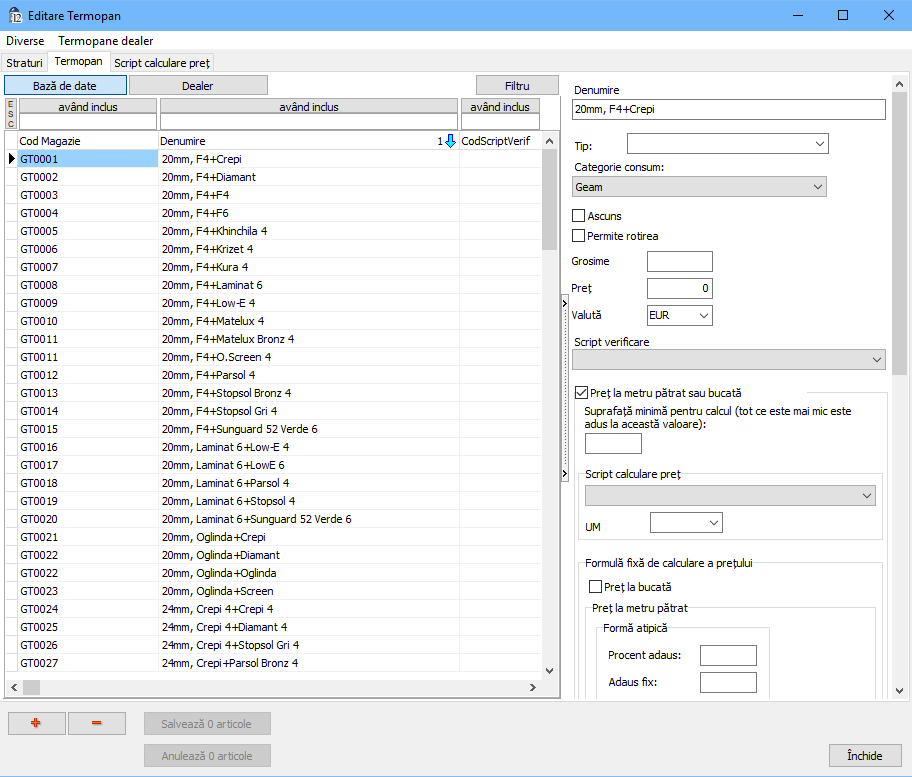

Conţine definirea tipurilor de termopan (care se compun din straturi). În partea dreaptă se selectează compoziţia termopanului. În tabelul din stânga se află lista cu termopane. Cu tasta <Insert> sau butonul “+” se adaugă un nou tip de termopan. Cu combinația de taste <Ctrl>+<Delete> sau butonul “-“ se şterge un tip de termopan. Pentru ştergere nu trebuie să fiţi în editarea vreunui câmp ci să fie selectat articolul, adică să se vadă un dreptunghi întrerupt ce înconjoară tot articolul (termopanul).
Cod Magazie - codul umpluturii respective;
Denumire - denumirea umpluturii respective;
Grosime – indică grosimea totală a umpluturii selectate;
Preţ - este preţul termopanului de la furnizor, pe mp, fără TVA şi adaos propriu;
Preţ/mp – dacă este bifat (conţine un "X") atunci va calcula preţul termopanului în funcţie de suprafaţa şi preţul lui, (nu în funcţie de preţul straturilor)
Valută - valuta în care este exprimat preţ-ul;
Adaos % Formă Atipică - este un adaos procentual, care se aplică termopanelor cu preţ fix la mp, dacă termopanul are o formă neregulată;
Adaos Fix Formă Atipică - este un adaos fix, care se aplică termopanelor cu preţ fix la mp, dacă termopanul are o formă neregulată. În cazul în care un termopan are şi Adaos % Forma atipică şi Adaos Fix Forma atipică prima dată se aplică adaosul procentual, iar apoi se adună adaosul fix.
Suprafaţă minimă - suprafaţa minimă de calcul la termopanele cu preţ fix la mp. Tot ce va fi sub această suprafaţă va fi calculat la valoarea introdusă. Diferenţa până la suprafaţa minimă se facturează, dar se trece în consum ca pierdere a acelui geam, aşa că nu intră în greutatea ferestrei.
Procent pierdere - se poate introduce un procent de pierdere la termopanele care au preţ la mp;
Categorie consum – categoria de consum din care face parte (este important ca la termopane să fie introdusă categoria “Geam” cu prima literă majusculă).
Funcţii - în grupul Funcții din panoul de detalii se pot introduce funcţii de legătură pentru termopanul respectiv, la fel ca la Straturi. Ele sunt prelucrate la calculul consumului şi pot adăuga automat alte articole odată cu termopanul.
Straturi(CodUmplutura1..5) – se pot selecta straturile din care sunt făcute geamurile (care pot fi elementele componente sau golul pe care îl ocupă geamul). În tabel apar codurile straturilor (CodUmplutura1...5), componente definite la sectiunea straturi.
swConsum - dacă este trecut X, se generează consum chiar dacă este preţ la mp;
Categorie 0...3 centralizator montaj - categoria setată aici va apărea în documentul Centralizator montaj şi greutate totală a comenzilor;
Grupă centralizator 0...3 - folosit la generarea tabelului pentru raportul "Centralizator montaj" în care se însumează cantitățile în funcție de grupă;
Culoare - culoarea umpluturii ce apare pe display şi pe ofertele tipărite;
DenumireVeche - în caz că se schimbă denumirea unui termopan, pentru a putea deschide ofertele vechi care au fost create cu acea denumire. La deschiderea unei asemenea oferte, WinArhi vă va avertiza că nu mai există denumirea veche şi vă va "sugera" nouă denumire a termopanului.
Cumpărat – dacă se bifează cu X, această opţiune permite selectarea automată a sticlelor în documentul Comanda geam;
Gramaj - gramajul articolului exprimat în grame, necesar la calculul greutăţii totale a ferestrei şi comenzii. Dacă şi termopanul şi straturile lui intră în consum (dacă este bifat şi preţ la mp şi swConsum) atunci primează greutatea termopanului dacă este completată, altfel se folosește greutatea straturilor.
Transmitanţă suprafaţă - coeficientul de izolare termică a termopanului (Ug) exprimat în W/m²K;
TransmitanţăLiniară - coeficientul de conductivitate termică la marginea termopanului (Ψ) exprimat în W/mK. Este de fapt coeficientul de conductivitate termică al baghetei dintre colile de sticlă.
TransmitanțaLiniaraAl - coeficientul de conductivitate termică la marginea termopanului (Ψ) exprimat în W/mK. Este de fapt coeficientul de conductivitate termică al baghetei dintre colile de sticlă folosit pentru profilele de aluminiu. Pentru acesta este nevoie să fie specificat tipul de material al profilului.
Fonic_Rw - indicele de izolare la zgomot aerian al vitrajului termoizolant;
Fonic_C - factorul de corecție pentru zgomot roz ponderat al vitrajului termoizolant;
Fonic_Ctr - factorul de corectie pentru zgomot de trafic urban ponderat al vitrajului termoizolant;
Pentru explicaţia modului în care se calculeaza Rw(C,Ctr) al ferestrei în funcţie de aceşti coeficienţi, daţi clic aici.
Gaz - codul gazului care este în straturi. Util la filtrarea termopanelor după gaz.
Categorie1...6 - categorii utile la filtrarea listei de termopane;
Furnizor - furnizorul articolului respectiv;
Ascuns - dacă este trecut X, termopanul respectiv nu apare în lista de termopane;
TransLuminoasa - valoarea transmitanței luminoase, pentru termopanul respectiv. Această valoare poate apărea, apoi, pe diverse documente.
PermLaEnergTotala - valoarea permeabilităţii la energia totală, pentru termopanul respectiv. Această valoare poate apărea, apoi, pe diverse documente.
DbImage - se poate alege (și defini) o imagine pentru umplutura respectivă. Se folosește la panelurile ornamentale.
Lăţime (min,max) Placă - lăţimea minimă şi (sau) maximă a geamului care poate fi creat;
Înălţime (min,max) Placă - înălţimea maximă şi (sau) minimă a geamului care poate fi creat;
ArePretLaBuc - se trece "X" dacă termopanul se vinde la bucată, iar prețul va fi cel introdus în câmpul preț;
CodScriptPret - se alege scriptul de calcul al prețului termopanului. Desigur, scriptul respectiv trebuie definit în prealabil.
UMScript - unitatea de măsură a calculului termopanului prin script;
SePoateRoti - se trece "X" dacă este permisă schimbarea lățimii cu înălțimea termopanului (rotirea) în script;
Fără șprosuri interioare, FaraSprosuriInterioare - (nou în versiunea 2026.0.82) se trece "X" (bifa Fără șprosuri interioare, de sub Permite rotirea) dacă pe ochiurile cu acest geam nu sunt permise șprosuri interioare. Șprosurile aplicate nu sunt afectate. Când un geam este bifat:
- la adăugarea șprosurilor pe un ochi cu acest geam, în fereastra de creare a șprosurilor opțiunea Interioare este dezactivată, se alege Aplicate și apare, cu roșu, mesajul că geamul nu permite șprosuri interioare;
- pe ochiurile care au deja șprosuri interioare pe un astfel de geam (documente mai vechi) nu se mai pot adăuga șprosuri, aplica modele de șprosuri sau reintra în editarea lor; cu Schimbă profil șprosuri de la ochi ele se pot schimba doar în șprosuri aplicate, iar Schimbă profil șprosuri de la fereastră, panou sau ofertă, dacă se aleg șprosuri interioare, lasă neschimbate ochiurile cu un astfel de geam, cu mesajul Geamuri cu șprosuri nemodificate (geamul nu permite șprosuri interioare): n;
- la schimbarea geamului (din proprietățile ochiului, ferestrei, panoului sau ofertei, ca și prin WinArhi Server), dacă geamul pe care l-ar primi un ochi cu șprosuri interioare este bifat (pentru ochiurile din toc contează geamul derivat, dacă se folosesc decalaje – vezi mai jos), schimbarea nu se face deloc: la fereastră, toată fereastra își păstrează geamul (toate ochiurile și geamul ferestrei); la ochi, ochiul și ochiurile din el; la panou sau ofertă, ferestrele respective își păstrează geamul, celelalte primesc geamul nou, iar geamul panoului sau al ofertei se schimbă. Pentru fiecare fereastră nemodificată se afișează, după denumirea ei, avertismentul Geamul nu a fost schimbat: "..." nu permite șprosuri interioare (geamuri cu șprosuri interioare: ...), cu numerele geamurilor respective; la panou și ofertă, avertismentele apar într-o singură listă;
- la schimbarea seriei prin tabelul de schimbare a umpluturilor, o fereastră ale cărei șprosuri interioare nu sunt permise de geamul nou nu se schimbă (rămâne în seria veche), cu mesaj; la schimbarea seriei după model, la inserarea formelor predefinite și la importul comenzilor din XML, șprosurile interioare sunt eliminate doar de pe ochiurile care primesc efectiv un geam bifat (la forme și la import, geamul ofertei, respectiv cel cerut în XML, contează doar dacă subseria ferestrei îl oferă, altfel rămâne geamul formei; în toc, geamul derivat, dacă se folosesc decalaje), cu mesajul Șprosuri interioare eliminate (geamul "..." nu le permite). Geamuri: ...;
- salvarea din WinArhi a unei oferte sau comenzi cu șprosuri interioare pe un astfel de geam este refuzată, cu mesajul Șprosuri interioare pe geamuri care nu le permit (ștergeți-le, schimbați-le în aplicate sau schimbați geamul):, urmat de lista geamurilor (poziția, Geam n: geamul; cel mult 10 rânduri) și de Fișierul nu poate fi salvat!; la fel și salvarea cerută prin WinArhi Server. Pentru a putea salva se face ce cere mesajul: șprosurile se șterg, se schimbă în șprosuri aplicate (cu Schimbă profil șprosuri) sau se schimbă geamul cu unul care le permite. Dacă salvarea este refuzată la Salvează ca fișier anulând prețurile la ferestre (meniul Fișier), oferta rămâne deschisă, cu prețurile și modificările ei. Salvările făcute automat (importuri, servicii ERP, salvarea după optimizare, resalvarea mai multor oferte deodată) nu sunt blocate, rapoartele se generează ca până acum, iar documentele mai vechi se deschid normal;
- la generarea tabelelor de prețuri, un geam pe care fereastra l-ar refuza (ar ajunge pe un ochi cu șprosuri interioare, iar el nu le permite) este sărit pentru acea fereastră, iar geamurile sărite sunt listate într-un mesaj la final, cu seria și avertismentul de la schimbarea geamului;
- dacă se folosesc decalaje pentru grosimea geamului din toc, se bifează și rândurile geamurilor derivate (cu altă grosime în denumire), pe care le primesc ochiurile din toc;
- termopanele dealer (fila Dealer) au și ele această coloană; bifa se poate edita acolo doar dacă și lista de termopane a bazei de date o are (bazele de date blocate, de showroom sau dealer, o primesc abia după ce producătorul le publică din nou).
Bifa este preluată la alegerea geamului și la deschiderea unui document; un document deja deschis când se bifează geamul o preia abia după redeschidere sau după o nouă alegere a geamului. Versiunile mai vechi de WinArhi ignoră această coloană. Pentru a le opri, se completează Versiune minimă de WinArhi din Setări, fila Administrator: versiunile mai vechi refuză atunci să deschidă baza de date (setarea este pentru toată baza de date, nu doar pentru termopane).
Script verificare, CodScriptVerif - se alege scriptul care testează diverși parametrii (lățime, înălțime, greutate, etc) și returnează un mesaj de eroare dacă anumite condiții sunt adevărate sau nu;
Sg_FactorSolar - folosit pentru calculul factorului solar pe fereastră(geam+tâmplărie) = Sg;
Formula este Sw=(Sg*Ag+Sf*Af)/(Ag+Af)
Sw - factorul solar pe fereastră (în rapoarte: FactorSolar_Sw)
Ag – aria vitrată a ferestrei
Sg – (în rapoarte FactorSolar_Sg)
Af – aria ramei ferestrei
Sf – factorul solar al ramei (în rapoarte FactorSolar_Sf)
Sf=α*Uf/he
α - în WinArhi, în tabelul de culori profile: alfa_FactorAbsorbtieExt (în rapoarte FactorSolar_alfa)
he = 25W/m2K
Formula factorului solar total se aplică în funcție de tipul de aplicare al accesoriului declarat în Editare accesorii>>PozițieIntExt
Exterior:
Integrat:
Interior:
În toate aceste ecuații:
• Te=tau - indică transmitanța solară a perdelei sau a oblonului;
• Pe=rho indică reflexia solară a perdelei sau a oblonului;
• αe=alfa indică absorbția solară a perdelei sau a oblonului;
1 = Te + Pe + αe
• g indică factorul solar al geamului;
• Ug indică transmitanța termică a geamului;
• G1, G2 e G3 indică valorile fixe definite de normă;
Termen Aprovizionare - se poate seta numărul de zile necesar livrarii, această informație poate fi afișată în raportul de comandă geam, consum sau pe ofertă. Alte detalii aici.
ExportWinGlass - se poate selecta, la alegere pentru fiecare termopan, daca se dorește exportul către WinGlass;
ExportWAEagle - se poate selecta, la alegere pentru fiecare termopan, dacă se dorește exportul catre WAEagle;
Zone ofertare - se stabilește o zonă de ofertare dacă se dorește ca acel termopan să fie utilizabil doar pentru o anumită zonă de ofertare, mai multe detalii aici;
Tip - Termopan, Panel sau Gol.
CodAccesoriu - Termopanele pot avea un accesoriu legat de ele și care este pus automat dacă fereastra are un asemenea termopan (util de exemplu pentru lambriuri). Numărul de bucăți este ajustat după cel al ferestrei.
Optimizare pentru consum - se trece "X" dacă se dorește ca termopanul, respectiv panelul sau alte materiale tăiate din coală, să intre optimizat în bonul de consum.
Unitatea de măsură trebuie să fie mp pentru ca în consum să intre cantitatea la coală și nu cu pierderea standard.
Optimizarea se face cu algoritmul din WinGlass folosind informațiile de pe coloanele:
- Opti_LatMinTaiere - Lațimea minimă care poate fi îndepârtată. La geam este de obicei de două ori grosimea acestuia.
- Opti_GrosimeDisc - Grosimea tăieturii
- Opti_SePoateRoti - se bifeză cu un „X” dacă geamul poate fi rotit pe coală.
- Opti_DimColi - Dimensiunile colilor. Colile sunt separate de virgulă sau punct și virgulă iar înalțimea și lățimea de „x” sau „*”. De ex.: 3200x2000, 2000x1000
- Opti_CoduriColi - Codul colilor pentru fiecare dimensiune separat de virgulă sau punct și virgulă. De ex.: Cod1, Cod2. Aceste coduri trebuie sa fie diferite de codul termopanului/stratului si vor înlocui codul termopanului/stratului iar cantitățile vor fi ajustate corespunzătoare în bonul de consum.
Tab-ul Dealer
În acest tab se poate defini o listă de termopane locale diferită de lista de termopane din baza de date, care poate fi salvată pe serverul WinArhi și apoi încărcată. Această listă este utilă îndeosebi dealer-ilor sau showroom-urilor care doresc să construiască ferestre și uși cu alte termopane decât cele care sunt definite în baza de date primită de la producător.

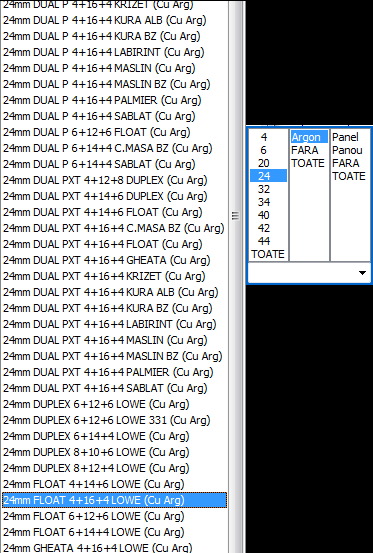

Termopane dealer apar în meniul drop-down de selecție a termopanului, la începutul listei, cu semnul "+" în față.
Pentru termopane dealer, în primul rând, trebuie creată "Categoria de consum" AditionalGlazing, iar apoi, în situația formării prețului trebuie introdusă această categorie de consum. După ce dealerii încarcă baza de date cu aceste modificări făcute, și cu dreptul de Editare Date Dealer bifat, ei pot să își creeze termopanele proprii și eventual să le salveze pe serverul winarhi.ro pentru a le încărca apoi și pe alte calculatoare.
Termopanele dealer nu se pot compune din straturi.
