Rezistență cercevea |
|

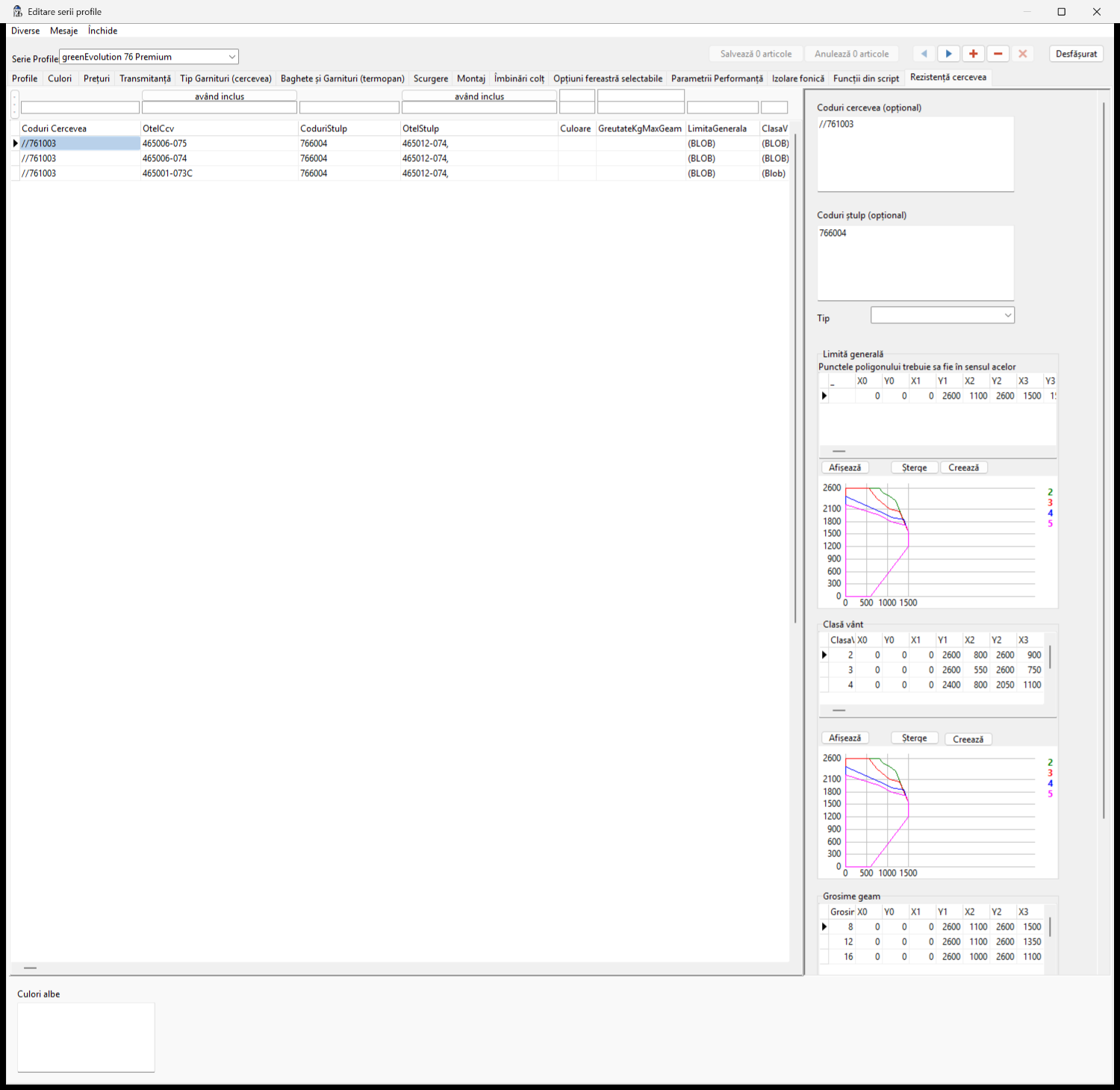

În pagina Rezistență cercevea din Editare Tabele Serii se definesc limitele până la care poate fi executată o cercevea: până la ce dimensiuni se poate face, în funcție de profilul de cercevea și de armătura din el, de profilul de ștulp și de armătura din ștulp, de culoare, de greutatea termopanului, de clasa de vânt și de grosimea sticlei. Tabelul se păstrează separat pe fiecare serie de profile, în fișierul <CodSerie>RezistentaCcv.cds.
Verificarea se face numai dacă, la Opțiuni → Setări → Consum și Ofertare → Producție, pe seria respectivă este bifată opțiunea Verifică rezistența statică a cercevelelor (vezi Consum si Ofertare). Ea rulează împreună cu celelalte verificări statice, la calcularea consumului și la ofertare. Cercevelele care nu se încadrează nu blochează lucrul, ci produc avertismente: acestea se văd în fereastra de Mesaje, la Avertismente, și se regăsesc în câmpul MsgErrRezistenta al tabelului de ofertare (vezi Câmpuri Ofertare), de unde pot fi listate în rapoarte.
Dacă oferta este aprobată tehnic, iar la Opțiuni → Setări → Mediu de lucru este bifat Ignoră mesajele dacă este aprobat tehnic, mesajele nu se mai afișează în fereastra de Mesaje. Ele rămân însă atașate ferestrei sau ușii și continuă să apară în câmpul MsgErrRezistenta.
Se verifică fiecare cercevea a ferestrei sau a ușii; tocul nu se verifică. La un panou se verifică cercevelele tuturor ferestrelor și ușilor din el.
Se verifică doar cercevelele dreptunghiulare. O cercevea cu formă neregulată (arcuită, trapezoidală, în frontonul unei forme etc.) rămâne neverificată, fără niciun mesaj.
Dacă tabelul seriei este gol, nu se face nicio verificare.
Pentru fiecare cercevea, programul determină codul profilului de cercevea și codul armăturii (oțelului) din el, iar dacă cerceveaua are ștulp, și codul profilului de ștulp împreună cu codul armăturii din ștulp. Dacă un profil are mai multe armături, se ia în calcul doar prima. Apoi parcurge rândurile tabelului în ordinea în care sunt introduse și se oprește la primul rând care se potrivește și ale cărui limite sunt respectate.
Un rând se potrivește dacă:
– codul armăturii din cerceveaua verificată este identic cu OtelCcv (dacă profilul de cercevea nu are armătură, se caută rândurile cu OtelCcv gol);
– codul armăturii din ștulp este identic cu OtelStulp — criteriul se aplică numai dacă cerceveaua are ștulp; dacă ștulpul nu are armătură, se caută rândurile cu OtelStulp gol;
– TipFU este gol sau corespunde tipului deschiderii;
– codul profilului de cercevea se regăsește în lista CoduriCcv sau lista este goală;
– codul profilului de ștulp se regăsește în lista CoduriStulp sau lista este goală;
– Culoare este Oricare sau corespunde culorii cercevelei.
Dacă niciun rând nu se potrivește, cerceveaua rămâne neverificată, fără mesaj. Dacă un rând se potrivește, dar cerceveaua depășește o limită a lui, verificarea se oprește acolo, cerceveaua este marcată ca neîncadrată și se afișează mesajul corespunzător; rândurile următoare nu mai sunt încercate. De aceea rândurile trebuie introduse de la caz particular către caz general, iar limitele diferite pentru aceeași combinație de profile și armături se separă prin culoare sau prin tipul deschiderii, nu prin rânduri succesive identice.
CoduriCcv – lista codurilor de profil de cercevea pentru care este valabil rândul, câte un cod pe rând. Lista goală înseamnă orice profil de cercevea. Comparația se face pe rând întreg, fără diferență între literele mari și mici și fără spațiile de la început și de la sfârșit;
OtelCcv – codul armăturii din profilul de cercevea. Se completează exact cum apare codul în tabelul de profile. Câmp gol înseamnă „profil fără armătură”, nu „orice armătură”;
CoduriStulp – lista codurilor de profil de ștulp, câte unul pe rând, cu aceleași reguli ca la CoduriCcv;
OtelStulp – codul armăturii din profilul de ștulp, cu aceleași reguli ca la OtelCcv;
TipFU – se alege din listă: gol pentru orice tip, Fereastra sau Usa. Ferestrele și ușile de balcon intră amândouă la Fereastra; numai ușile propriu-zise intră la Usa. Valorile se scriu întotdeauna în această formă, fără diacritice, indiferent de limba în care este folosit programul;
Culoare – 0 sau necompletat = orice culoare, 1 = numai cercevelele albe, 2 = numai cercevelele colorate. Cerceveaua este considerată albă dacă are culoarea trecută în lista Culori albe; se ia în calcul culoarea aplicată la exterior, iar dacă profilul nu are culoare aplicată la exterior, culoarea de bază;
GreutateKgMaxGeam – greutatea maximă admisă, în kg, a geamului din cerceveaua respectivă. Dacă cerceveaua este împărțită și are mai multe termopane, se compară suma greutăților lor. Valoarea se dă în kilograme întregi. 0 sau necompletat înseamnă fără limită;
LimitaGenerala, ClasaVant și GrosimeGeam – cele trei diagrame de dimensiuni, descrise mai jos.
Cele trei diagrame stabilesc domeniul de dimensiuni în care poate fi executată cerceveaua. Fiecare rând dintr-o diagramă este un poligon cu cel mult 10 vârfuri, dat prin perechile de coloane X0/Y0 … X9/Y9, în mm: X este lățimea cercevelei, Y este înălțimea ei. Se completează numai atâtea perechi câte vârfuri are poligonul; prima pereche X/Y rămasă necompletată încheie conturul, iar ultimul vârf se leagă automat de primul. Punctele se introduc obligatoriu în sensul acelor de ceasornic, altfel rezultatul verificării nu este corect.
O cercevea ale cărei dimensiuni cad exact pe conturul poligonului este considerată în interiorul domeniului. Un rând de diagramă cu mai puțin de două vârfuri nu conține niciun punct, deci orice cercevea va ieși din domeniu; în desen se afișează numai poligoanele cu cel puțin trei vârfuri.
Sub fiecare diagramă sunt butoanele Creează – creează tabelul diagramei pe rândul curent, Șterge – îl șterge, și Afișează – deschide o fereastră cu desenul diagramei. Desenul diagramei de pe rândul curent se vede permanent și sub grila ei, fiecare poligon fiind desenat cu altă culoare și etichetat cu valoarea din prima coloană.
Limită generală – domeniul valabil indiferent de celelalte condiții. Poate conține un singur poligon; dacă se introduc mai multe rânduri, cerceveaua rămâne neverificată și se afișează un mesaj. Coloana _ nu are nicio semnificație, este doar prima coloană a tabelului;

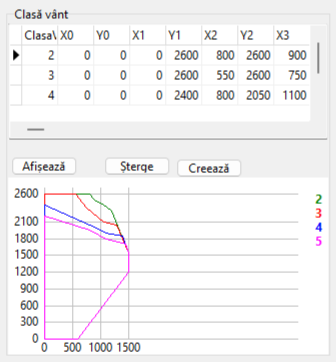

Clasă vânt – câte un poligon pentru fiecare clasă de vânt, trecută în coloana ClasaVant. Se folosește poligonul cu cea mai mică clasă mai mare sau egală cu clasa de vânt a ofertei; dacă nu există niciun asemenea poligon, cerceveaua este marcată ca neîncadrată. Clasa de vânt a ofertei este 1 și, în versiunea actuală, nu poate fi schimbată din interfață, deci în practică se aplică poligonul cu cea mai mică clasă definită în diagramă;
Grosime geam – câte un poligon pentru fiecare grosime de sticlă, în mm, trecută în coloana GrosimeGeam. Valoarea comparată este câmpul GrosimeSticla din tabelul de termopane, adică grosimea numai a sticlei, fără distanțieri: la un termopan 4-16-4 sunt 8 mm, nu 24 și nici 4. Dacă în cercevea sunt mai multe termopane, se ia cea mai mare dintre ele. Se folosește poligonul cu cea mai mică grosime mai mare sau egală cu această valoare; dacă nu există niciun asemenea poligon, cerceveaua este marcată ca neîncadrată. Dacă termopanul nu are GrosimeSticla completată, ea se estimează din greutatea pe metru pătrat, socotind 2,5 kg/m² pentru fiecare milimetru de sticlă.
Un criteriu se verifică numai dacă diagrama lui există. Butonul Șterge elimină complet diagrama, iar atunci criteriul respectiv este ignorat. Atenție însă la diagramele create cu Creează și rămase fără niciun rând: ele există, deci criteriul se verifică și, negăsind niciun poligon, orice cercevea este semnalată — clasă de vânt nedefinită, grosimea de … mm a geamului nu este definită sau în afara domeniului general. O diagramă care nu se folosește trebuie ștearsă, nu golită.
În partea de jos a paginii se completează lista Culori albe, câte o culoare pe rând. Culorile trecute aici sunt considerate „alb” la verificarea câmpului Culoare; toate celelalte sunt considerate „color”. Lista se păstrează pe serie, împreună cu restul setărilor seriei, și se salvează odată cu modificările din fereastra de editare a seriilor.
Atenție: aici culorile se compară exact, cu diferență între literele mari și mici și fără a ignora spațiile — o culoare scrisă „alb” în loc de „Alb” nu va fi recunoscută. Este singurul loc din această pagină unde comparația este așa; la CoduriCcv și CoduriStulp nu contează literele mari și mici, iar spațiile de la capete sunt ignorate.
Un rând care spune „cercevelele cu codurile 761002, 761003 sau 761004, armate cu VS8020-0730, indiferent de culoare și de tipul deschiderii, se pot executa numai în domeniul din diagrama generală și numai cu termopan de cel mult 60 kg”:
CoduriCcv – 761002, 761003 și 761004, câte unul pe rând;
OtelCcv – VS8020-0730;
CoduriStulp – necompletat;
OtelStulp – necompletat;
TipFU – necompletat;
Culoare – 0;
GreutateKgMaxGeam – 60;
Limită generală – un poligon, de exemplu X0=400 Y0=400, X1=400 Y1=2200, X2=1200 Y2=2200, X3=1200 Y3=400;
Clasă vânt – necompletată;
Grosime geam – necompletată;
Cu acest rând, o cercevea de 900 × 1800 mm cu termopan de 45 kg trece verificarea, una de 1300 × 1800 mm este semnalată ca fiind în afara domeniului general, iar una de 900 × 1800 mm cu termopan de 72 kg este semnalată ca având termopanul prea greu.
Toate mesajele încep cu „Rezistență cercevea:” și apar la fereastra sau ușa în cauză:
termopanul este prea greu – greutatea geamului din cercevea (suma tuturor termopanelor ei) depășește valoarea din GreutateKgMaxGeam.
diagrama generală trebuie să fie una singură – în diagrama Limită generală au fost introduse mai multe poligoane. Cerceveaua rămâne neverificată până când se păstrează unul singur.
în afara domeniului general – dimensiunile cercevelei ies din poligonul din diagrama Limită generală.
clasă de vânt nedefinită – în diagrama Clasă vânt nu există niciun poligon pentru clasa de vânt a ofertei sau pentru una superioară.
în afara domeniului din cauza clasei de vânt – dimensiunile cercevelei ies din poligonul clasei de vânt folosite.
grosimea de … mm a geamului nu este definită – în diagrama Grosime geam nu există niciun poligon pentru grosimea de sticlă din cercevea sau pentru una superioară.
în afara domeniului pentru grosimea de … mm a geamului – dimensiunile cercevelei ies din poligonul grosimii de sticlă folosite.
– se verifică numai cercevelele dreptunghiulare;
– dintre armăturile unui profil se ia în calcul numai prima;
– diagrama Limită generală poate conține un singur poligon;
– un poligon poate avea cel mult 10 vârfuri, cu coordonate întregi, în mm;
– verificarea se oprește la primul rând potrivit: dacă acel rând nu este respectat, celelalte rânduri care s-ar potrivi nu mai sunt încercate.
Verificarea rezistenței cercevelelor este independentă de verificarea rezistenței statice a profilelor (momentul de inerție), care se activează cu opțiunea Verifică rezistența statică (presiunea vântului) și își ia datele din tabelul de Profile.
