Importul comenzilor externe (fișiere .wgr) |
|
Dialogul Comenzi externe se deschide prin acțiunea Preia Comenzi Externe și permite preluarea comenzilor de geam generate de alte aplicații și salvate ca fișiere cu extensia .wgr. Fiecare fișier conține lista de dimensiuni a unei comenzi, împreună cu datele ei descriptive (autor, denumire comandă, tip geam, data livrării, observații).

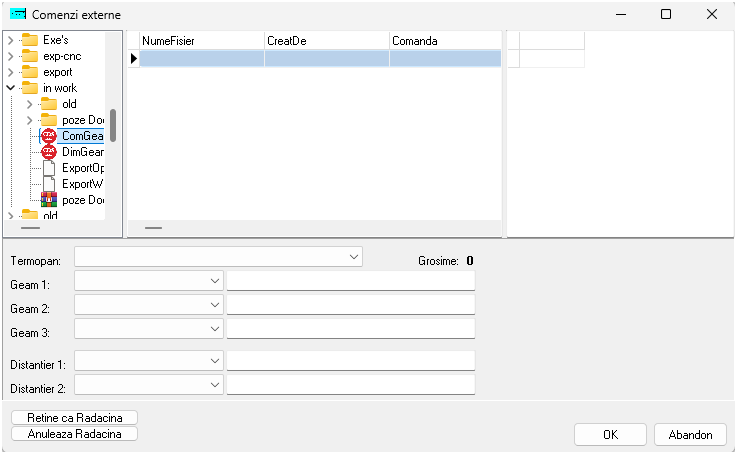

Fereastra este împărțită în trei zone: arborele de foldere (stânga), lista comenzilor găsite (centru) și previzualizarea dimensiunilor comenzii selectate (dreapta). Sub acestea se află panoul pentru atribuirea compoziției de termopan.
Selectarea folderului cu fișiere .wgr
În partea stângă se află un arbore de foldere cu care se navighează prin structura de directoare a calculatorului. La selectarea unui folder, toate fișierele .wgr din acel folder sunt citite și afișate automat în lista comenzilor. Folderul ales este reținut și redeschis la următoarea pornire a dialogului.
Reține ca Rădăcină - fixează folderul curent ca rădăcină a arborelui, astfel încât navigarea să pornească direct de la el.
Anulează Rădăcină - readuce arborele la rădăcina implicită (Desktop), afișând din nou întreaga structură de foldere.
Lista comenzilor
Grila centrală afișează câte un rând pentru fiecare fișier .wgr găsit în folderul selectat. Se selectează comanda dorită dând clic pe rândul ei. Grila are următoarele coloane:
Nume fișier - numele fișierului .wgr din care provine comanda.
Creat de - autorul sau aplicația care a generat comanda.
Comanda - denumirea comenzii.
Tip geam - tipul de geam al comenzii.
Data livrare - data de livrare stabilită pentru comandă.
Obs - observațiile atașate comenzii.
Un clic pe titlul unei coloane sortează lista după acea coloană; coloana după care se face sortarea este marcată cu o pictogramă în antet. Nu se poate sorta după coloana de observații.
Previzualizarea dimensiunilor
Grila din dreapta afișează dimensiunile conținute în comanda selectată în listă (descrierea piesei și dimensiunile X și Y). La schimbarea comenzii selectate, previzualizarea se actualizează automat. Astfel se poate verifica conținutul unui fișier .wgr înainte de a fi preluat.
Compoziția termopanului
În panoul de jos se stabilește compoziția termopanului cu care vor fi generate dimensiunile la preluarea comenzii. Compoziția se poate alege dintr-un termopan predefinit sau se poate construi manual din foi de geam și distanțiere.
Termopan - lista termopanelor predefinite. La alegerea unui termopan, câmpurile Geam 1/2/3 și Distanțier 1/2 se completează automat cu componentele lui.
Geam 1, Geam 2, Geam 3 - foile de geam ce compun termopanul. Se alege codul din listă, iar denumirea completă a geamului este afișată alături. Se pot folosi una, două sau trei foi.
Distanțier 1, Distanțier 2 - distanțierele dintre foile de geam. Se alege codul din listă, iar denumirea distanțierului este afișată alături.
Grosime - grosimea totală a termopanului (în mm), calculată automat ca sumă a grosimilor foilor de geam și ale distanțierelor alese.
Dacă componentele alese manual corespund unui termopan predefinit, câmpul Termopan se completează automat cu denumirea acestuia.
Confirmarea preluării
OK - confirmă preluarea comenzii selectate. Este obligatoriu să fie selectată o comandă și să fie stabilit un termopan (grosime diferită de zero); în caz contrar apare un mesaj de avertizare. După confirmare se deschide dialogul de creare a comenzii, cu numele și data de livrare precompletate, iar dimensiunile sunt adăugate în comanda curentă.
Abandon - închide dialogul fără a prelua nicio comandă.
