  Butonul permite împărţirea verticală a ochiului selectat, cu unul sau mai mulţi montanţi (ficşi sau mobili). Împărţirea acestui ochi părinte se poate face începând de la 2 până la 15 ochiuri. Pentru aceasta, trebuie să selectaţi cu mouse-ul ochiul pe care doriţi să îl împărţiţi, să apăsaţi butonul şi apoi să alegeţi din meniul de mai jos în câte noi ochiuri să fie împărţit. Tot de aici, se pot şterge montanţii existenţi dintr-un ochi. Se selectează ochiul dorit, dând click pe fereastră şi folosind butonul "Selecteaza ochi parinte" sau tasta "Esc", apoi se alege, din meniul de "Împarţire", comanda "Fix".

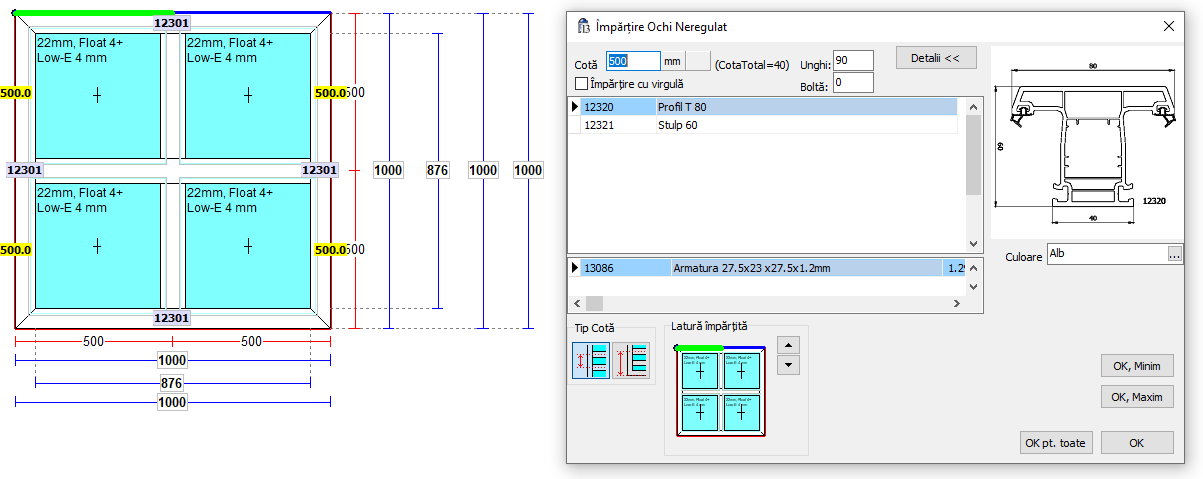

Dacă am ales ca ochiul părinte să fie împărţit în 2 ochiuri, se va deschide o fereastră Împărțire Ochi Neregulat de unde selectăm cu ce se va face împărţirea. În această fereastră sunt afişate profilele din baza de date potrivite ochiului care se împarte. Dacă ochiul este în toc, se afişează profilele cu Tip Profil: Bandou, TipBandou, BandouT şi ȘprosT (ultimele două, doar dacă împărţirea nu este grupată în toc cu cercevea), precum şi Ștulp şi TipȘtulp (dacă împărţirea nu este fără ştulp). Dacă ochiul este într-o cercevea, se afişează cele cu Bandou, BandouC, ȘprosT şi ȘprosT_C, iar la cercevelele (sau bandourile de cercevea) fără baghetă doar cele cu BandouFărăBg. Profilele excluse din vizualizare nu apar în listă. Apasând butonul Detalii, fereastra se extinde, afişând desenul (dacă a fost introdus în baza de date) şi culoarea profilului. Automat, împărțirea se va face într-un ochi neregulat.

Oţel - sub lista profilelor de împărţire se afişează grila cu armăturile (oţelul) disponibile pentru profilul selectat. De aici se alege armătura cu care va fi executat bandoul sau ştulpul.

Cotă - reprezintă distanţa în milimetri la care va fi pus profilul de împărţire. Este reprezentată, ca în figura din stânga, de linia verde. Implicit, împărţirea se face în mod egal, în funcţie de cota de ax. Dacă se dorește o altă împărţire, se modifică cota.



Unghi: - la formele neregulate, se poate introduce unghiul la care să fie pus elementul de împărţire, implicit este 90 de grade;



Bolta: - începând cu Winarhi 6, bandourile se pot curba. În această căsuţă se poate introduce înălţimea boltei (elevația).



Împărţire cu virgulă - dacă este bifată (în special la număr impar de ochiuri), cotele vor fi egalizate cu virgulă, până la 2 zecimale. Folosit în special pentru centrele de prelucrare.

Pentru ca această bifă să fie implicit bifată trebuie bifat în Optiuni->Setari->Mediu de lucru->Împărțire implicită cu virgulă





 - aceste butoane permit schimbarea laturii în funcţie de care se va face împărţirea;



- se selectează de unde se măsoară cota;



- dacă se doreşte ca la o împărţire nouă să se pornească cu alt profil implicit decât cel de până la momentul respectiv, se selectează noul profil şi se apasă acest buton;



- dacă sunt mai multe împărţiri la care se menţine aceeaşi cotă şi acelaşi tip de profil.



OK-Minim și OK-Maxim - Butoane de împărțire la cota minimă și maximă pentru a lipi bandoul de margini.



După împărţirea propriu zisă, poziţia bandourilor se poate modifica direct pe figură. Posibilităţile de modificare sunt:

 - "tragerea" cu mouse-ul;

 - modificarea unghiului bandoului;

 - modificarea uneia dintre cotele bandoului;

 - modificarea înălţimii boltei sau razei.
