Gruparea pe rastele și sertare |
|

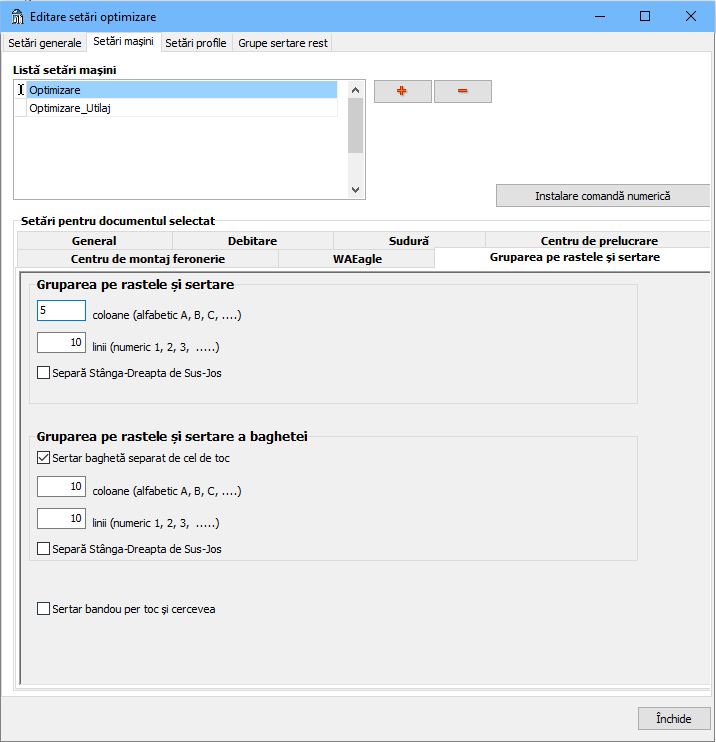

Gruparea pe rastele şi sertare
Coloane (alfabetic A,B,C,....) - câte coloane are rastelul cu profile;
Linii (numeric 1,2,3,....) - câte linii are rastelul cu profile;
Separa Stânga-Dreapta de Sus-Jos - dacă este bifată, pe etichetă apare la sertar o linie orizontală care indică poziţia orizontală a profilului în cadrul ferestrei. În machetele documentelor de optimizare trebuie folosit câmpul Sertar_V2 pentru a apărea această informaţie.
Gruparea pe rastele şi sertare a baghetei
Sertar baghetă separat de cel de toc - dacă este bifat, baghetele sunt ordonate pe sertare proprii;
Coloane (alfabetic A,B,C,....) - câte coloane are rastelul cu baghete;
Linii (numeric 1,2,3,....) - câte linii are rastelul cu baghete;
Separa Stânga-Dreapta de Sus-Jos - dacă este bifată, nu se pun în acelaşi sertar baghetele Stânga-Dreapta cu cele Sus-Jos. În rapoarte trebuie setat câmpul Sertar_V2 şi va apărea un "-" la profilele orizontale.
Sertar bandou per toc și cercevea - dacă este bifat atunci bandourile vor fi grupate și vor avea un sertar pentru fiecare cadru (cercevea sau toc) în care se află. Altfel (nebifat) toate bandourile dintr-o fereastra au ca sertar sertarul tocului.
Sertar ștulp identic cu sertarul cercevelei pe care se montează - dacă este bifat atunci sertarul ștulpului va fi cel al cercevelei inactive pe care se montează.
Sertar profile suplimentare separat de cel de toc - dacă este bifat atunci sertarul profilelor suplimentare nu va fi cel al tocului ci va sări peste tocurile care nu au profile suplimentare. Profilele ferestrei pot afișa care este acest sertar pe eticheta de optimizare. De asemenea poate fi afișată în WAEagle în textele suplimentare.
