Exportă desenele ferestrelor în format DXF |
|
Comanda se găsește în meniul Export și generează câte un desen în format DXF pentru fiecare fereastră și ușă din oferta selectată. Toate desenele sunt salvate în folderul indicat de utilizator.
Mod de lucru

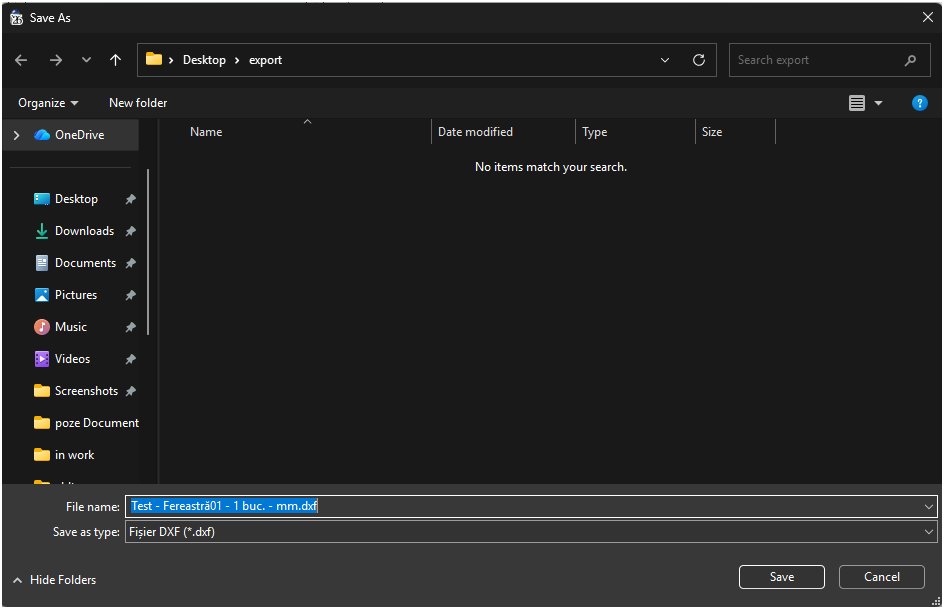

La lansarea comenzii se afișează o fereastră de selectare a folderului (directorului) în care vor fi salvate fișierele. După alegerea folderului și confirmare, aplicația scrie în locația respectivă câte un fișier DXF pentru fiecare fereastră și ușă din oferta selectată.
Dacă nu se selectează niciun folder (se renunță la fereastra de selectare), exportul nu se efectuează. De asemenea, dacă nu există nicio ofertă selectată, comanda nu are efect.
Numele fișierelor
Fiecare fișier este denumit după modelul: nume comandă - denumire fereastră/ușă - unitate.dxf, unde unitatea de măsură este mm sau inch, în funcție de setarea de mai jos.
Unitatea de măsură (sistem imperial)
Și salvarea fișierelor DXF - opțiune din Setări, în zona sistemului imperial. Când este bifată, desenele DXF sunt salvate în inch (coordonatele sunt scalate corespunzător), iar în numele fișierelor apare sufixul inch. Când opțiunea nu este bifată, desenele sunt salvate în milimetri, iar sufixul din nume este mm.
Observație
Această comandă exportă toate ferestrele și ușile din oferta selectată. Pentru a exporta în format DXF numai poziția curentă, se folosește comanda Exportă poziția selectată în format DXF, care solicită numele și locația unui singur fișier.
