Profile |
|

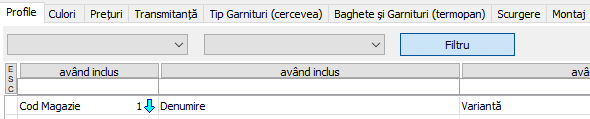

Serie Profile - de aici se poate selecta seria de profile ce urmează a fi editată;
Salvează n articole - Salvează modificările făcute la seria curentă (apăsarea acestui buton nu este obligatorie; la închiderea ferestrei, modificările sunt salvate automat);
Anulează n articole - Anulează modificările făcute la seria curentă;
- cele două meniuri drop-down permit filtrarea profilelor dupa Subserie şi Tip Profil;
- butonul Filtru activează filtrarea pe coloane;

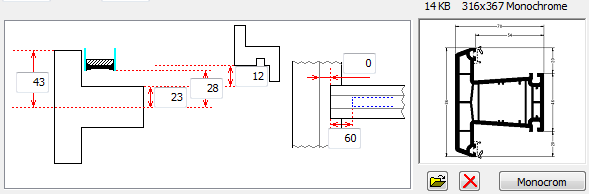

În partea dreaptă sunt afişate o serie de informaţii referitoare la articolul selectat din tabelul alăturat. Aceste informaţii se pot edita direct în câmp, de exemplu, pe desenul de mai jos se pot modifica cotele pentru un toc. Acestea sunt, de la stânga la dreapta: cota totală, cota buzei (pentru tocurile cu buză de acoperire a peretelui, cunoscute şi ca tocuri de renovare), cota de interior, cota de geam, cota de luft, cota la care se pune armătura.
- aceste câmpuri sunt: C_Total, C_Int, C_Lătime, C_Geam, C_Luft, C_LuftJos, C_Buza, C_Bandou, C_Prag, C_Otel, C_LuftSpreToc, C_InactivStulp
C_Bandou - pentru banouri, cota care se scade din lungimea badoului de la interiorul profilului pe care pică.
- pentru lăcrimar este cota care se scade din lungimea lacrimarului de la cota de lumină a ochiului (tocul) în care este lăcrimarul.
C_ActivStulp - pentru lărimar, cota care se scade din lungimea lăcrimarului de la interiorul profilului pe care pică. Se aplică doar pe partea cu ștulp pe canatul activ.
C_InactivStulp - pentru lărimar, cota care se scade din lungimea lăcrimarului de la interiorul profilului pe care pică. Se aplică doar pe partea cu ștulp pe canatul inactiv.
C_Luft - pentru tocuri, distanta intre falțul cercevelei și toc
C_LuftSpreToc - pentru cercevele, se adaugă la C_Luft. În felul acesta C_Luft poate fi pusă pe 0 la toate profilele și se poate folosi doar C_LuftSpreToc, care se ia de la cercevele, dar pot lucra și împreună.
C_GarnBuză - pentru cercevelele de interior este cota de la interiorul cercevelei până la interiorul tocului, invers la cele de exterior. Se folosește la cercevele și este utilă momentan doar la generarea secțiunilor de fereastră. Cota este pe axa Z privind fereastra din interior.
C_GarnGeam - cota de la exteriorul profilului până la geam. Se folosește la profilele pe care se pune geam și este utilă momentan doar la generarea secțiunilor de fereastră. Cota este pe axa Z privind fereastra din interior.
ListaC_Total - o listă de cote C_Total care deocamdată se folosesc doar la proflele de adaus de toc pentru posibilitatea de selectie a dimensiunii profilului.
Alte câmpuri disponibile în fereastra de detalii:
Modifică codul - modificarea codului direct în câmpul din tabele, nu duce şi la modificarea în funcţii. Pentru modificarea codului, apăsaţi butonul
(după ce în prealabil s-a selectat articolul la care se doreşte modificarea codului) iar în fereastra care apare se introduce noul cod. Noul cod va înlocui vechiul cod în toate locaţiile din seria respectivă de profile, în afară de Îmbinări colţ.
Cod Magazie - codul articolului;
Variantă - folosit impreuna cu codul profilului la identificarea articolului respectiv. Acest câmp asigură unicitatea articolelor cu acelasi cod dar cu categorie de culoare diferită;
Variantă implicită - dacă un profil are mai multe variante se poate alege care dintre ele este implicită la crearea unei ferestre-uşi;
Denumire - denumirea profilului (articolului);
Denumire scurtă - denumirea scurtă a profilului care se poate afișa pe etichete (în cazul în care denumirea e prea lungă);
Categorie Culoare - categoria de culoare a profilului;
Variantă cod culoare - se introduce 1, 2 sau 3, echivalent a câmpurilor Cod 1, 2 sau 3 culoare din tab-ul Culori, acesta va înlocui codul de culoare declarat cu noua variantă. Se poate folosi în cazul în care avem aceeași culoare și categorie pentru toc și cercevea dar cu coduri diferite;
FunctieCodCuloare - numele unei funcții din script care trebuie sa întoarcă un String cu codul de culoare.
În această funcție sunt disponibile doar valorile următoare:
- Val.PrBaseColorCode
- Val.PrIntAplColorCode
- Val.PrExtAplColorCode
- Val.PrRabbetAplColorCode
- Val.PrType
- Val.OutsideOpening
În cadrul acestei funcții se pot schimba variabilele urmatoare pentru a schimba culorile profilului:
- Val.PrBaseColorCode
- Val.PrIntAplColorCode
- Val.PrExtAplColorCode
- Val.PrRabbetAplColorCode
Cod lăcrimar, Lăcrimar - se completeaza doar la cercevele și se folosește cănd se pune o cercevea.
Este o listă de lăcrimare care se va parcurge în ordinea dată și se va selecta primul care este găsit.
Atunci când se pune cerceveaua, dacă este găsit un lăcrimar din listă atunci se va bifa că se pune.
Lăcrimarele pot să nu fie în listă prin filtrarea cu ajutorul câmpul CoduriLacrimareAcceptate prin intersecție și de către cercevea și de către profilul de jos prag/toc/bandou.
Categorie culoare lăcrimar, Cat. culoare lăcrimar - se completeaza doar la cercevele.
Este o categorie de culoare pentru lăcrimarul implicit.
Lăcrimar - coduri prag, Selectează automat lăcrimarul doar pentru pragurile: - se completeaza doar la cercevele.
Pentru profilele de cercevea se poate selecta automat un lăcrimar în funcţie de pragul uşii. Poate fi și toc sau bandou pentru că este vorba de profil de jos.
CoduriLacrimareAcceptate, Lăcrimare acceptate - se poate completa la cercevele sau prag/toc/bandou ca profil de jos de sub cercevea.
Lista de lacrimare se va filtra prin intersecție doar cu cele acceptate și de cercevea și de prag/toc/bandou.
Dacă nu se completează nimic nu se filtreaza.
Dacă se vrea filtrarea completa (ca să nu apara nici un lăcrimar) de ex. la toc atunci se poate trece un caracter invalid ca și cod de lăcrimar. De ex. „-”.
Tip B.G., Tip Baghete şi Garnituri - permite selecţia automată, pentru tipuri de profile speciale, a unui alt tip de baghete şi garnituri decât cel implicit;
Baghetă pe exterior - dacă se bifează, atunci bagheta va lua culoarea exterioară a profilului respectiv;
Categorie consum ca accesoriu - dacă se bifează, împreună cu completarea câmpului "Cod formare preț", atunci profilul respectiv va putea fi adăugat în ofertă ca accesoriu.
Cod formare preț - se completează, pentru profilele care au bifat câmpul Categorie consum ca accesoriu, cu codul de formare preț dorit din Formare preț accesorii din meniul Setări.
Armături, Armături selectabile - codurile de magazie pentru armăturile folosite la profilul curent. Prima din listă este armătura implicită. Dacă introduceţi şi o linie goală în această fereastră, acea linie goală semnifică "Fără armătură".
În locul unui cod de armătură se poate folosi o funcție declarată în script și care va trebui să întoarcă un String cu o listă de armături separate de linie nouă. Această funcție va putea folosi valorile:
- Val.CallerCode
- Val.PrBaseColor
- Val.PrIntAplColor
- Val.PrExtAplColor
- Val.PrRabbetAplColor
C_OtelMin, Armătură min. - dacă cota armăturii este mai mică decât cota introdusă în acest câmp, nu se va pune armătura în consum. Este util atunci când se doreşte construirea ferestrelor mici fără armătură;
Pas armătură - util atunci când se lucrează cu armătura pretăiată. În acest câmp se introduce intervalul după care este debitată armătura;
Poziții armături - se folosește pentru desenarea secțiunilor profilelor în format .dxf;
Poziții implicite la toate profilele - se folosește pentru desenarea secțiunilor profilelor în format .dxf;
UM - unitatea de măsură (Ex.: ml = metru liniar, buc = bucată, etc.). Unitatea de măsură se poate alege din meniul drop-down de unități de masură prestabilite sau se poate trece direct în tabel orice altă unitate de măsură dorită;
Interior-Exterior - Fiecare profil poate fi marcat ca fiind exclusiv de exterior sau interior. Acestea vor fi filtrate la vizualizare în funcție de deschiderea în interior sau exterior a ferestrei. De asemenea, dacă s-a folosit în fereastră un profil marcat exclusiv pentru interior sau exterior, atunci cele marcate pe partea opusă nu vor mai fi vizibile la construcția ferestrei.
Tip Profil - Stabilește tipul de profil. Deosebit de important, deoarece se reflectă în preţul final dar şi mai important, se reflectă în cotele de debitare şi construcţie a ferestrei. La selectarea unui tip gen „Toc”, „Cercevea”, „Bandou” etc, în partea de mijloc a proprietăţilor apare schema profilului cu cotele necesare calculării lui şi a profilelor cu care se îmbină.
Tip profil în consum și debitare, Tip Profil (consum si debitare) - cu ce Tip Profil intră profilul respectiv în Consum şi în Debitare. De exemplu putem avea definite tocuri cu Tip Profil: Prag dar dorim ca ele să intre în Consum şi în Debitare ca şi Toc.
Împachetare - cantitatea pe care o conţine un pachet. Este posibil ca articolele să nu poată fi achizitionate decât în pachete (Ex.: Toc 68mm - împachetat la 6 bare a câte 6 metri sau Şurub 6,3x50 - 100 bucăţi/pachet);
Lungime bară, LungBara2, LungBara3, , LungBara4, LungBara5 - lungimea unei bare de profil (în metri).
La completarea stocului de optimizare cu profile, lungimea de optimizare a barei profilului va coincide cu această valoare, transformată în mm.
Se poate face optimizare pentru consum cu până la cinci lungimi de bară.
ImpartPrInDebLaBara (Împarte profilul în debitare dacă depășește bara) -
Dacă este bifat (altfel decăt „B”):
- va împărți în mod egal în debitare profilul la lungimea maximă de bară. Apelul funcțiilor se va face o singură dată cu lungimea totală. Dacă se dorește însă împărțirea tocului direct pe fereastră, aceasta se face la setările de debitare.
Dacă este completat cu „B”:
- împărțirea se va face la bară întreagă iar restul rezultat de la primul profil va fi refolosit la următorul profil.
- ca prim profil se va lua un rest din stoc (dacă este găsit).
- dacă ultima bucată pentru un profil este mai mică decăt lungimea restului minim care se pastrează în stoc, atunci prima bucată este micșorată astfel încăt ultima să ajungă la lungimea restului minim. Pe eticheta se va folosi campul ScurtareProfilStart (marcat cu "X") pentru a semnala că acel profil trebuie tăiat din partea opusă. Adică dacă normal se taie tot timpul din dreapta atunci acest profil trebuie tăiat din stânga.
- acest mod de calcul necesită ca pierderea de început și de sfărșit să fie 0 în setările de optimizare
IgnoraLungMaxBara - se trece „X” dacă se dorește să nu dea mesaj de eroare că profilul este mai lung decât o bară. Nu are legătură cu optimizarea.
Gramaj – greutatea elementului. Folosit la calcularea preţului la profilele din aluminiu şi la calcularea greutăţii tâmplariei;
Material - se poate selecta tipul de material pentru profilul curent.
Folosit pentru rezistenţa statică la determinarea coeficientului E al profilului.
Se mai foloșeste și la alegerea transmitanței liniare a umpluturilor. Dacă este „Aluminiu” atunci se va folosi TransmitantaLiniaraAl, altfel TransmitantaLiniara din tabelul de termopane.
Restricţii:
Iy(cm4) - momentul de inertie, pe axa Y, al profilului sau armăturii. Axa Y este considerată axa profilului paralelă cu planul ferestrei;
Ix(cm4) - momentul de inertie, pe axa X, al profilului sau armăturii. Axa X este considerată axa profilului perpendiculară pe planul ferestrei;
Aceste 2 restricţii funcţionează doar dacă la Setări -> Consum şi Ofertare -> Producţie se bifează Verifică rezistenţa statică.
Lăţime maximă - lăţimea maximă recomandată a profilului;
Înălţime maximă - înălţimea maximă recomandată a profilului;
Suprafaţă maximă (mp) - suprafaţa maximă a ferestrei (se calculează în funcţie de toc) sau a ochiului mobil (se calculează în funcţie de cercevea);
Raza de curbură minimă - raza de curbură minimă la care se poate curba respectivul profil. Aceste raze se pot stabili cu furnizorii de servicii de curbare profil;
Aceste 4 restricţii funcţionează doar dacă la Setări -> Consum şi Ofertare -> Producţie se bifează Verifică limitele de dimensionare;
Exclus din dimensiunile de debitare
Exclus din bonul de consum - aceste facilități permit utilizatorului să excludă anumite articole din documentele
Exclus din vizualizare sau articolele corespunzătoare;
Exclus din vizualizare la ferestre
Exclus din vizualizare la usi
Exclus din vizualizare la usi balcon
Categorie consum - categoria de consum din care face parte articolul respectiv;
Deviație debitare - valoarea introdusă ca deviație pentru debitare. Util dacă există abateri la debitare, care nu se pot corecta pe maşină. Se poate introduce cu plus sau minus şi se adună sau scade din lungimea profilului. Profilul final va trebui însă să aibă lungimea fără toleranță, aceasta fiind doar pentru a corecta defectul mașinii de debitare, altfel în optimizare se va ajunge ca restul rămas sa fie mai mic decăt îl calculează WinArhi care nu ia în calcul această toleranța deoarece aceasta este doar pentru a corecta defectul mașinii.
Mașina de debitat trebuie să debiteze în realitate profilul cu lungimea fără această deviație. Către mașină se transmite valoarea modificată dar mașina trebuie obligatoriu să debiteze fără această modifcare, altfel calculul din optimizare va fi greșit. Deci fără bifa de mai jos ”Aplică deviația de debitare și la sudură” se va folosi doar la mașini defecte, adică care nu debiteaza cum li se cere și este necesară această ajustare.
Deviație debitare mm per metru - valoarea introdusa ca toleranţă pentru debitare. Util dacă există abateri la debitare, în funcţie de lungimea profilului, care nu se pot corecta pe maşină. Se poate introduce cu plus sau minus şi se inmulţeşte cu lungimea profilului iar apoi se adună sau scade din lungimea profilului;
Aplică deviația de debitare și la sudură - valoarea introdusă la Deviație debitare, este folosită și la utilajele de sudură și centrele de prelucrare. Astfel această deviație devine reală, se aplică peste tot, și nu mai este considerată ca defect al mașinii de debitare.
Funcţii - se pot introduce diverse funcţii care introduc materiale și manopere noi în bonul de consum.
FuncţiiCaAcc - similar cu Funcții dar va fi folosită când acest articol este introdus ca accesoriu.
Coduri similare la schimbarea culorii (cod, variantă) - aici se introduc codurile similare pentru un articol la care se doreşte schimbarea culorii;
Diverse - se pot completa diverse informaţii.
La ștulp se poate completa cu CerceveaInversor=X, iar la cercevea se va completa cu CerceveaInversor=CodulCerceveleiInversor. În codul cercevelei inversor poate fi specificată și varianta, folosind virgula.
Prindere bandou şi Regulă prindere bandou- se pot defini diverse reguli de prindere a bandourilor de alte profile şi se specifică numărul regulei. Pentru o listă cu numerele regulilor şi explicaţiile lor daţi click aici. Pentru profilele coliniare diferite (gen toc-prag) funcțiile de prindere bandou nu se mai execută și în schimb se execută funcțiile din îmbinări de colț între bandou și toc sau prag.
Prindere bandou - profile excluse - se trec codurile profilelor de care nu poate fi prins respectivul montant;
Fişă montaj - dacă se trece X, articolul respectiv apare pe fişa de montaj;
Materiale montaj - dacă se trece X, articolul respectiv apare pe fişa de materiale montaj
Rezistență cercevea - momentan nu este folosit
Cod mașină - folosit rar în comenzile numerice vechi
Perimetru vopsire - perimetrul exterior, vopsibil, al sectiunii profilului, în mm
Cod vopsire - codul din tabelul de profile care va apărea în consum
Cantitate vopsire - cantitatea de CodVopsire care va apărea în consum
Armătură 45° - se bifează la profilele cu armatură. Armătura acestor profile se va taia atunci la același unghi ca și profilul.
Categorie 0...3 centralizator montaj - categoria setată aici va apărea în documentul Centralizator montaj şi greutate totală a comenzilor
Grupă centralizator 0...3 - folosit la generarea tabelului pentru raportul "Centralizator montaj" în care se însumează cantitățile în funcție de grupă
Transmitanţă suprafaţă - coeficientul de izolare termică al profilului (Uf) exprimat în W/m²K;
SufixCod - acest cod apare după codul profilului;
Cod vechi - util dacă se schimbă codul de magazie şi apoi se deschid oferte vechi care aveau în componenţă acel cod de magazie;
Termen aprovizionare - se poate seta numărul de zile necesar livrarii, această informație poate fi afișată în raportul de comandă profile, consum sau pe ofertă. Alte detalii aici.
Furnizor - se poate introduce denumirea furnizorilor în cazul în care se folosesc mai mulți furnizori, în raportul Comandă Profile, se poate filtra comanda după furnizor;
Livrare pe fereastră - se bifează dacă se dorește ca această setare sa rămână implicită pentru anumite profile, de exemplu în cazul adaosului pentru toc;
Zone ofertare - se stabilește o zonă de ofertare dacă se dorește ca un anumit profil să fie utilizabil doar pentru o anumită zonă de ofertare, mai multe detalii aici;
Permite culori aplicate interior - se bifează dacă profilul poate avea culoare aplicată pe interior (profilele cu o singură față colorată vor avea acest câmp bifat, indiferent cum se folosesc);
Permite culori aplicate exterior - se bifează dacă profilul poate avea culoare aplicată pe exterior;
Permite culori aplicate falț - se bifează dacă profilul poate avea culoare aplicată pe falț. Dacă tocul nu are această bifă, atunci niciun profil din acea fereastră nu va fi colorat în falț.
TipGBataie - Tipul garniturii de bătaie (cercevea). Daca este specificat aici atunci, pentru acest profil, se va ignora cea din setările implicite „Tip garnitură fereastră” și „Tip garnitură ușă”.
UnghiDebitareMin - Dacă unghiul de debitare este mai mic decăta acesta atunci va afisa un mesaj.
Este folosit și la profilele de adaus la toc (suplimentare la fereastră) pentru a semnala că nu se pot tăia la unghi.
IgnoraCulBazaDacaNuExista - Daca este bifată această optiune și se folosesc culori aplicate, atunci la schimbarea culorii când nu gasește un profil pe culoarea de bază dorită va păstra vechea culoare de bază, aplicând doar culorile aplicate.
PerimetruVopsire - În metrii. Folosit pentru vopsire sau înfoliere.
DXF - numele fișierului DXF a imaginii profilului. Folosit la secțiuni de fereastră.
Funcție cod culoare - se completează cu numele unei funcții fără parametri care:
1) Întoarce un String (codul de culoare). Funcția primește doar valorile de mai jos:
• Val.CallerCode
• Val.PrType
• Val.PrBaseColorCode
• Val.PrIntAplColorCode
• Val.PrExtAplColorCode
• Val.PrRabbetAplColorCode
2) Modifică culoarea profilului daca codurile de culoare (Val.PrBaseColorCode, etc.) sunt modificate în cadrul funcției.
Funcție termen aprovizionare - se completează cu numele unei funcții fără parametri care primeste doar valorile de mai jos:
Funcția primește doar valorile de mai jos:
• Val.CallerCode
• Val.PrType
• Val.PrBaseColorCode
• Val.PrIntAplColorCode
• Val.PrExtAplColorCode
• Val.PrRabbetAplColorCode
În această funcție se poate modifica:
- Val.SupplyTerm care stabilește termenul de aprovizionare
- Val.MinOrderQty care stabilește cantitatea minimă la care se va ajusta consumul (cantitatea totală per comandă)
- Val.OptimizationNeeded care corespunde cu câmpul OptiPtConsum
Optimizare pentru consum - se trece "X" sau „B”. De obicei această ajustare se face per culoare însă aici este utilă pentru profilele care nu au culoare sau la care se dorește ajustarea indiferent de culoare. Detalii găsiți aici.
Inversare IntExt blocată, InversareIntExtBlocata - se trece "X" dacă se dorește ca acest profil să nu fie întors (inversat interiorul cu exteriorul) indiferent de situație.
UnghiManualCaAcc - Dacă este bifat atunci se pot schimba unghiurile de debitare a accesoriului atunci când profilul este pus ca accesoriu. Acestea pot fi folosite și la funcția ProfilExp() și se transmit și în script la accesoriile cu script.
UnghiDeLaTocCaAcc - Dacă este bifat atunci preia de la toc unghiurile când este folosit ca accesoriu și este poziționat pe o latură.
Pentru editarea câmpurilor (si în special a preţurilor), se pozitionează cursorul de la mouse pe câmpul dorit, se introduce valoarea dorită, după care:
-se părăseşte câmpul cu săgeată sus sau săgeată jos, sau
-se pozitionează cu ajutorul mouse-ului pe un alt câmp şi se da click, după care
-se actionează butonul „Salvează n articole” sau se închide fereastra de editare;
Alte operaţii asupra tabelului:
•introducerea unui articol nou: se poate apăsa butonul „+” din dreapta sus. Acesta va introduce o înregistrare nouă în tabel.
•ştergerea unei înregistrări: se poate folosi combinaţia de taste "CTRL + DEL" sau butonul „-”
•copierea unui articol dintr-o serie de profile în alta se poate realiza astfel:
- click dreapta cu mouse-ul pe articol;
- selectare din meniu a opţiunii "Copy in buffer";
- repetarea operaţiunii anterioare pentru toate articolele care se doresc a fi copiate;
- de la Serie Profile selectăm seria în care se copiază;
- click dreapta pe tabel şi selectăm "Paste from buffer";
ATENŢIE!!!: înaintea unei noi operaţii de copiere a articolelor recomandăm să ştergeti buffer-ul prin: click dreapta în tabel şi selectare "Empty buffer".
