Sudură |
|
În sudură intră profilele de bază (toc, cercevea). În cazul în care acestea sunt excluse din debitare atunci, dacă există, va intra in sudură ultimul profil apelat din funcții care are lungimea, unghiurile și C_Total identice cu profilul de bază.
Sudură 1
Exclude ramele în afara domeniului - nu se face comandă numerică pentru cadrele din afara domeniului definit. Se dau minimul şi maximul pe x şi y.
Format fişier CNC - formatul fişierului de comandă numerică pentru maşina de sudat. WinArhi are inclus în kitul de bază câteva comenzi numerice de sudură. Pentru folosirea lor contactaţi-ne.
Coduri sudură - pentru maşinile de sudat cu debavurare automată. Este codul care se transmite în comanda numerică de sudură pentru diverse culori de profil.
Parametrii - diverşi parametri pentru comanda numerică selectată;
Locaţie salvare fişier CNC - calea spre locaţia unde vor fi salvate fişierele de comanda numerică.
Sudură 2 - setările pentru un al doilea utilaj de sudură cu comandă numerică.
Sudură 3 - setările pentru un al treilea utilaj de sudură cu comandă numerică.
Setari generale
Inverseaza stânga cu dreapta la tocul folosit la deschidere exterioară - dacă se bifează această opţiune, la elementele cu deschidere exterioară, deoarece la asamblarea cercevelei în toc se întoarce tocul, WinArhi inversează stânga cu dreapta şi viceversa pentru sudură.
Doar prindere mecanică (fără sudură). Util pentru mașina de sertizare - dacă se bifează va trimite către mașini doar cadrele cu prindere mecanică.
Sortează după optimizare(în ordinea umplerii sertarelor) - comanda numerică de sudură va fi ordonată în ordinea în care se completează sertarele din debitare (optimizată). La postul de sudură, primul cadru ce se va suda este cadrul care se "împerechează" primul în urma debitării optimizate. Al doilea care se sudează este cel care se "împerechează" al doilea în urma debitării optimizate, samd.
Coduri balamale pentru care se dau gauri - se trec codurile de balamale pentru care se dau găuri pe toc în momentul debavurării (la utilajele care au această posibilitate).
Coduri balamale pentru care se dau gauri jos pe cercevea - se trec codurile de balamale pentru care se dau găuri pe cercevea (jos) în momentul debavurării (la utilajele care au această posibilitate).

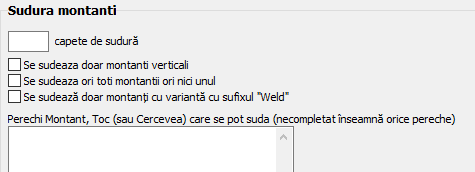

Sudură montanți - folosit pentru utilajele care sudează montanți.
Capete de sudură - se completează cu numărul de capete la care se face sudura.
Se sudează doar montanți verticali - dacă se bifează, se va trimite informație pentru sudură doar pentru montanții verticali.
Se sudează ori toți montanții ori niciunul - dacă un montant dintr-un cadru este exclus de la sudură, nu se va face sudură pentru niciunul.
Se sudează doar montanți cu variantă cu sufixul "Weld" - De asemenea montanții cu sufixul "weld" vor aparea marcați pe desenul ferestrei.
Perechi Montant, Toc (sau Cercevea) care se pot suda (necompletat înseamnă orice pereche) - perechi permise pentru sudură separate pe linie nouă. Perechile se separă cu virgulă si primul trebuie să fie montantul.
