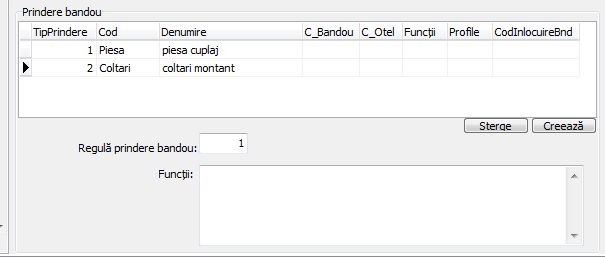

Reguli Prindere Bandou
TipPrindere - numărul prinderii;
Cod - codul prinderii;
Denumire - denumirea prinderii;
C_Bandou - dimensiunea cu care se modifică bandoul în caz că se foloseşte respectiva prindere;
C_Otel - dimensiunea cu care se modifică oţelul din bandou în caz că se foloseşte respectiva prindere;
Funcţii - se pot definii funcţiile care sunt apelate în caz că se foloseşte respectiva prindere;
Profile - profilele pe care poate fi pus bandoul;
CodInlocuireBnd - cu ce cod se înlocuieşte bandoul în cazul respectivei prinderi;
Regulă prindere bandou - numărul regulii de prindere. Aceste reguli sunt:
Regula 1
pe toc prindere 1
pe ccv prindere 2
pe montant în toc prindere 1
pe montant în ccv prindere 1
pe montant în cruce din toc prindere 1 şi 2
pe montant în cruce din ccv prindere 2 şi 2
Regula 2
identica cu 1
Regula 3
pe toc prindere 1
în rest prindere 2
Regula 4
pe montant în cruce prindere 1 şi 2
în rest tot timpul prindere 1
Regula 5
prindere 1 tot timpul
prindere 3 la cele care se sudează
se sudează un singur bandou, de pe toc, vertical, mai mic de 1500, fără balamale şi dacă lăţimea ferestrei e mai mică de 3000mm
Regula 6 (din versiunea 8 similar cu Regula 11)
pe toc prindere 1
pe ccv prindere 2
pe montant prindere 1
pe montant în cruce prindere 1 şi 2
pe orice profil la unghi prindere 3
pe prag prindere 4
Regula 7
pe toc prindere 1
pe ccv prindere 2
pe montant prindere 2
pe orice profil la unghi prindere 3
pe prag prindere 4
Regula 8
pe toc prindere 1
pe ccv prindere 2
pe montanţi prindere 1
pe orice profil la unghi prindere 3
pe prag prindere 4
Regula 9
pe toc prindere 1
pe ccv prindere 2
pe montant prindere 2
pe montanţi în cruce prindere 1 şi 2
pe orice profil la unghi prindere 3
pe prag prindere 4
Regula 10
tot timpul prindere 10 care inseamna sudura în V
unghiurile de taiere vor fi 1010 ceea ce comanda numerică va interpreta ca taiere în V
Regula 11 (similar cu Regula 6)
pe toc prindere 1
pe ccv prindere 2
pe montanti prindere 1
pe montanti în cruce prindere 1 si 2
pe orice profil la unghi prindere 3
pe prag prindere 4
Regula 12
pe toc prindere 1
pe ccv prindere 1
pe montanti prindere 2
pe montanti în cruce prindere 2 si 2
pe orice profil la unghi prindere 3
pe prag prindere 4
Regula 20 (se aplică și la ștulp)
pe toc prindere 1
pe ccv prindere 2
pe montanți prindere 5
pe montanți în cruce prindere 5 si 6
pe orice profil la unghi prindere 3
pe prag prindere 4
